Электролаборатория — это организация, зарегистрированная в Ростехнадзоре, с правом проводить измерения и испытания в электроустановках и выдавать протоколы. Объекту её работа нужна дважды: при вводе в эксплуатацию, когда протоколы входят в исполнительную документацию, и потом периодически — по графику, который утверждает руководитель организации-потребителя по правилам № 811. Базовый набор испытаний — сопротивление изоляции, заземление, металлосвязь, петля «фаза — ноль» и проверка УЗО. Без протоколов электромонтажный раздел не закрыт, даже если всё смонтировано и работает.
- Электролаборатория — не прибор, а организация с регистрацией, аттестованным персоналом и поверенными средствами измерений.
- Действующие правила эксплуатации электроустановок потребителей утверждены приказом Минэнерго России от 12.08.2022 № 811 и применяются с 7 января 2023 года.
- Сроки периодических испытаний задаёт график объекта, который утверждает руководитель потребителя; общего срока «раз в три года» в действующих правилах нет.
- Протокол без схемы, данных о поверке приборов и нормируемых значений ничего не подтверждает.
Что такое электролаборатория?
Электролаборатория — это организация, а не чемодан с приборами: её протоколу юридический вес дают регистрация, аттестованный персонал и поверенные средства измерений.

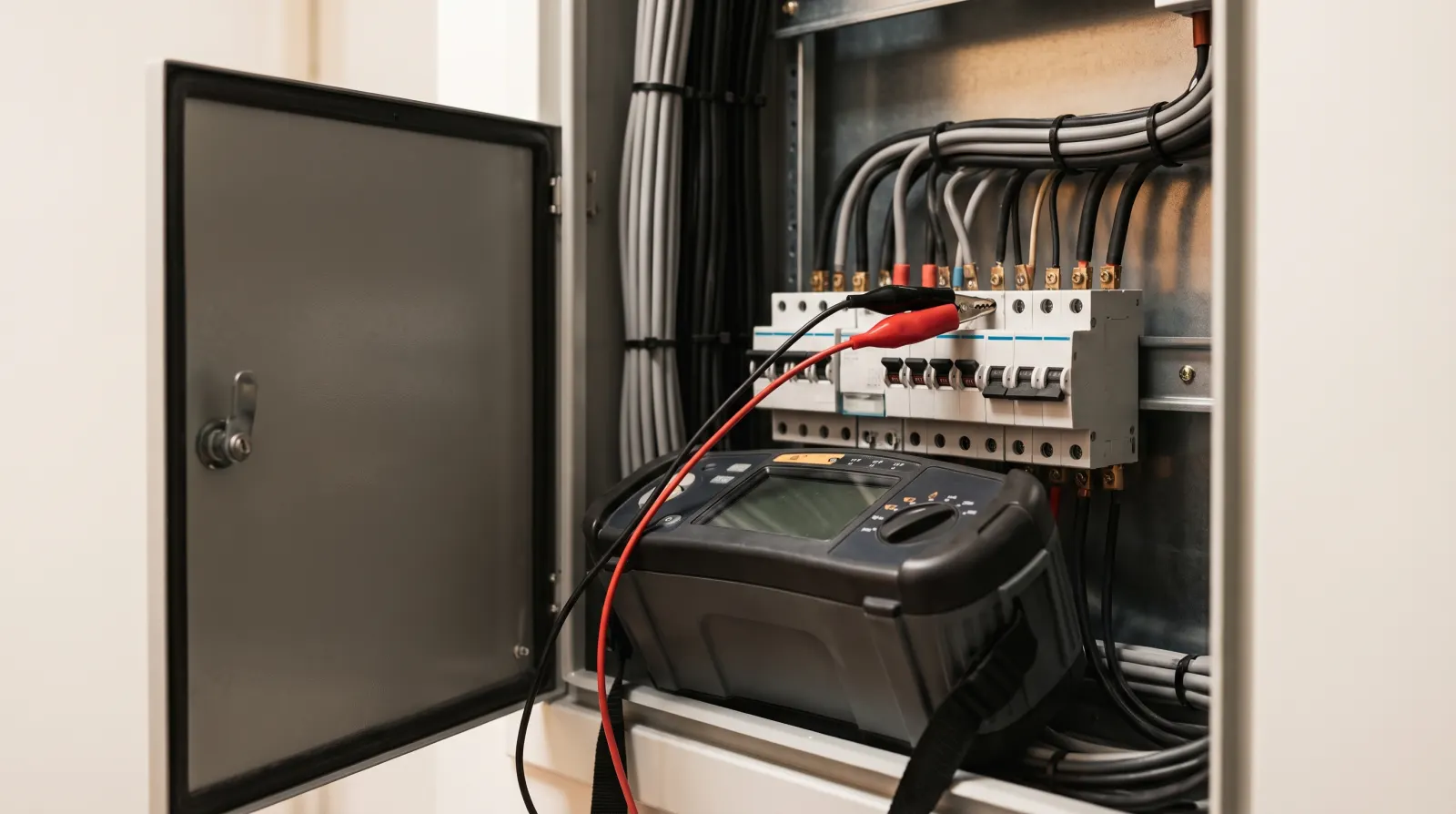

Мегаомметр можно купить и измерить сопротивление изоляции самому — получится число, но не документ. Документом его делает статус того, кто измерял: зарегистрированная лаборатория, специалисты с группой по электробезопасности, приборы с действующей поверкой. Поэтому «у нас есть прибор» и «у нас есть лаборатория» — разные утверждения, и для приёмки, надзора и страховой компании важно второе.
На стройке лаборатория приходит на этапе пусконаладки и перед сдачей; на действующем объекте — по графику периодических испытаний. Что вообще входит в пусконаладку, разобрано в статье про пусконаладочные работы.
Какие испытания нужны объекту?
Базовый набор — 5 измерений: сопротивление изоляции, сопротивление заземляющего устройства, металлосвязь, петля «фаза — ноль» и проверка УЗО.
| Измерение | Что проверяет | Чем грозит плохой результат |
|---|---|---|
| Сопротивление изоляции проводов и кабелей | цела ли изоляция между жилами и на землю | короткое замыкание, ток утечки, возгорание |
| Сопротивление заземляющего устройства | уходит ли ток замыкания в землю | опасное напряжение на корпусах оборудования |
| Металлосвязь | непрерывность защитного проводника до каждого корпуса | защита не сработает: цепь разорвана |
| Петля «фаза — ноль» | хватит ли тока замыкания, чтобы автомат отключился | автомат не отключит линию за нормируемое время |
| Проверка УЗО | реальный ток и время срабатывания | человек не защищён от поражения током |
Объём и нормы приёмо-сдаточных испытаний задаёт глава 1.8 Правил устройства электроустановок: там, например, сведены наибольшие допустимые сопротивления заземляющих устройств. Что это значит для вас: каждое измерение закрывает свой отказ, и хорошее значение одного не заменяет остальных.
Как часто повторяют испытания?
Сроки периодических испытаний — это график объекта: его утверждает руководитель организации-потребителя, а не подрядчик и не лаборатория.
По Правилам технической эксплуатации электроустановок потребителей (приказ Минэнерго России от 12.08.2022 № 811) график составляют с учётом состояния электроустановки, инструкций изготовителей оборудования, требований ПУЭ и местных условий. Изоляцию проводки, освещение и заземляющие устройства проверяют при вводе в эксплуатацию и дальше по этому графику. Формула «не реже одного раза в три года» осталась от правил 2003 года, утративших силу с 7 января 2023 года. Жёсткие сроки действующие правила задают для отдельного оборудования: сопротивление изоляции электросварочных установок — не реже раза в 6 месяцев.
Что это значит для вас: на вопрос «как часто» отвечает утверждённый график конкретного объекта. Отсутствие графика само по себе замечание при проверке — начинать стоит с него.
Как читать протокол?
Протокол — это документ, по которому измерение можно повторить и проверить вывод: в нём есть объект измерения, приборы с поверкой, условия, факт и норма.
| В протоколе есть | Зачем это |
|---|---|
| Перечень линий и щитов по обозначениям проекта | видно, что проверено, а что нет |
| Приборы с заводскими номерами и датами поверки | измерение сделано пригодным средством |
| Температура и влажность при измерении | от них зависит сопротивление изоляции |
| Нормируемое значение рядом с фактическим | вывод можно проверить, а не принять на веру |
| Дата, подписи, сведения о лаборатории | протокол привязан к организации и ко времени |
Подделку видно сразу: копия прошлогоднего протокола с новой датой выдаёт себя совпадающими до сотых значениями на всех линиях. Реальные измерения так не выглядят. А ценность периодических замеров — в динамике: линия, у которой изоляция за три года упала с 50 до 2 МОм, формально ещё в норме, но её пора включать в план ремонта.
Как проходят измерения на действующем объекте?
Измерения на работающем здании — это прежде всего окна отключений: сопротивление изоляции меряют на обесточенной линии, и каждое отключение согласуют с эксплуатацией.
Лаборатории нужны доступ к щитам и возможность снять напряжение с измеряемых участков. В торговом центре, на складе или производстве это главная организационная сложность: работы раскладывают по зонам и ночным окнам, чтобы арендаторы и процесс пережили отключение части нагрузки. Второе, что нужно, — актуальные однолинейные схемы. Без них лаборатория меряет то, что видит, и в протоколе появляется «щит в коридоре второго этажа» вместо обозначения по проекту; через год такой протокол не с чем сопоставить, и работу повторяют.
Кто отвечает за электрохозяйство
Потребитель назначает приказом ответственного за электрохозяйство и его заместителя с подтверждённой группой по электробезопасности. Этот человек утверждает график испытаний, принимает протоколы и отвечает перед надзором за состояние электроустановки. На небольших объектах роль часто закрывают договором со сторонней организацией. Связка простая: без ответственного нет графика, без графика нет оснований для периодичности, и протоколы превращаются в разрозненные бумаги.
Кто проводит измерения при монтаже?
При монтаже измерения проводит зарегистрированная лаборатория — своя у подрядчика или привлечённая; протоколы в любом случае входят в исполнительную документацию раздела.
У ЛЕГИОНА своей лаборатории нет, и мы этого не скрываем.
«Своей электролаборатории у нас нет. Есть партнёры, и мы их привлекаем, но отдельно такую услугу не предоставляем.»
Денис Титкин, генеральный директор ГК «ЛЕГИОН»
Для заказчика это значит, что измерения по объекту — сопротивление изоляции, заземляющих устройств, петля «фаза — ноль» — входят в состав электромонтажных работ: их выполняет профильная лаборатория-партнёр, а протоколы сдаются вместе с актами и схемами. Отдельно искать лабораторию и согласовывать её доступ к щитам не нужно. Если вам нужны только периодические испытания на действующем объекте без монтажа, честнее обратиться напрямую в лабораторию.
Из практики ЛЕГИОНА
МФЦ Выхино, 1 500 м²: девять инженерных разделов на одном объекте, включая электрику, слаботочные системы, вентиляцию и весь противопожарный контур. Все разделы свели в единый график, участки закрывали последовательно. Разделы делят одни потолки, и для заказчика вывод простой: измерения электрики стоит ставить в общий график, пока трассы открыты, а не после отделки.
Протоколы входят в комплект исполнительной документации и предъявляются комиссии вместе с актами; полный состав — в материале о том, что входит в исполнительную документацию.
Нужна электрика объекта под ключ, с протоколами?
Смонтируем щиты, кабельные линии и питание оборудования и сдадим раздел с протоколами измерений партнёрской лаборатории, актами и схемами. Электромонтаж — от 1 500 ₽/м². Силовое оборудование и кабельные трассы · все работы по ЭОМ · пусконаладочные работы.
Вопросы и ответы
Чем электролаборатория отличается от электрика с мегаомметром?
Как часто нужно измерять сопротивление изоляции?
Что делать, если измерения показали отклонение?
Делает ли ЛЕГИОН измерения своими силами?
Почему измерения лучше делать до отделки?
Следующий шаг
Какие сопротивления заземления нормирует ПУЭ и как устроено уравнивание потенциалов — в статье об устройстве заземления. Монтаж силовой части с протоколами измерений — на странице «Силовое оборудование и кабельные трассы».
