Контур заземления, уравнивание потенциалов, молниеприёмники и токоотводы на кровле — с измерениями и протоколами, по которым видно состояние системы. Две разные задачи, которые часто путают и потому делают наполовину.
У них может быть общее заземляющее устройство, но защищают они разное и проектируются по разным документам. Отсюда типичная ситуация: контур есть, молниезащиты нет, и объект считает, что закрыт.
От расчёта и грунтов до протоколов измерений. Паспорт заземляющего устройства — документ, который спрашивают при проверках и передают вместе с объектом.
Определение категории молниезащиты и требуемой зоны защиты, выбор типа заземляющего устройства с учётом грунтов, схема уравнивания потенциалов.

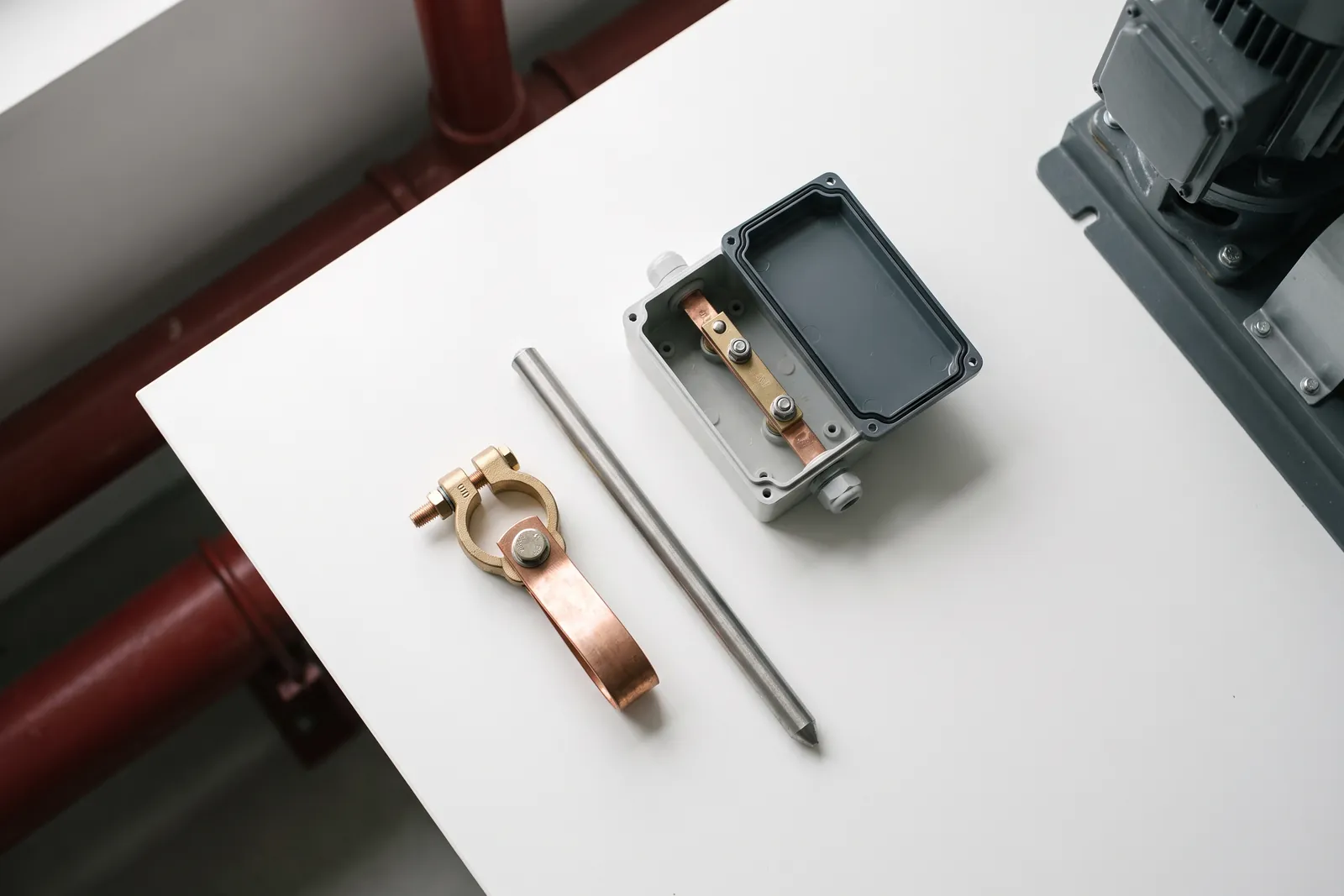

Вертикальные и горизонтальные заземлители, соединения сваркой или разъёмные, вводы в здание. Тип и глубина подбираются под грунт объекта, а не по типовому альбому.
ГЗШ, подключение сторонних проводящих частей — трубопроводов, металлоконструкций, экранов кабелей. Дополнительное уравнивание потенциалов в помещениях с повышенной опасностью.

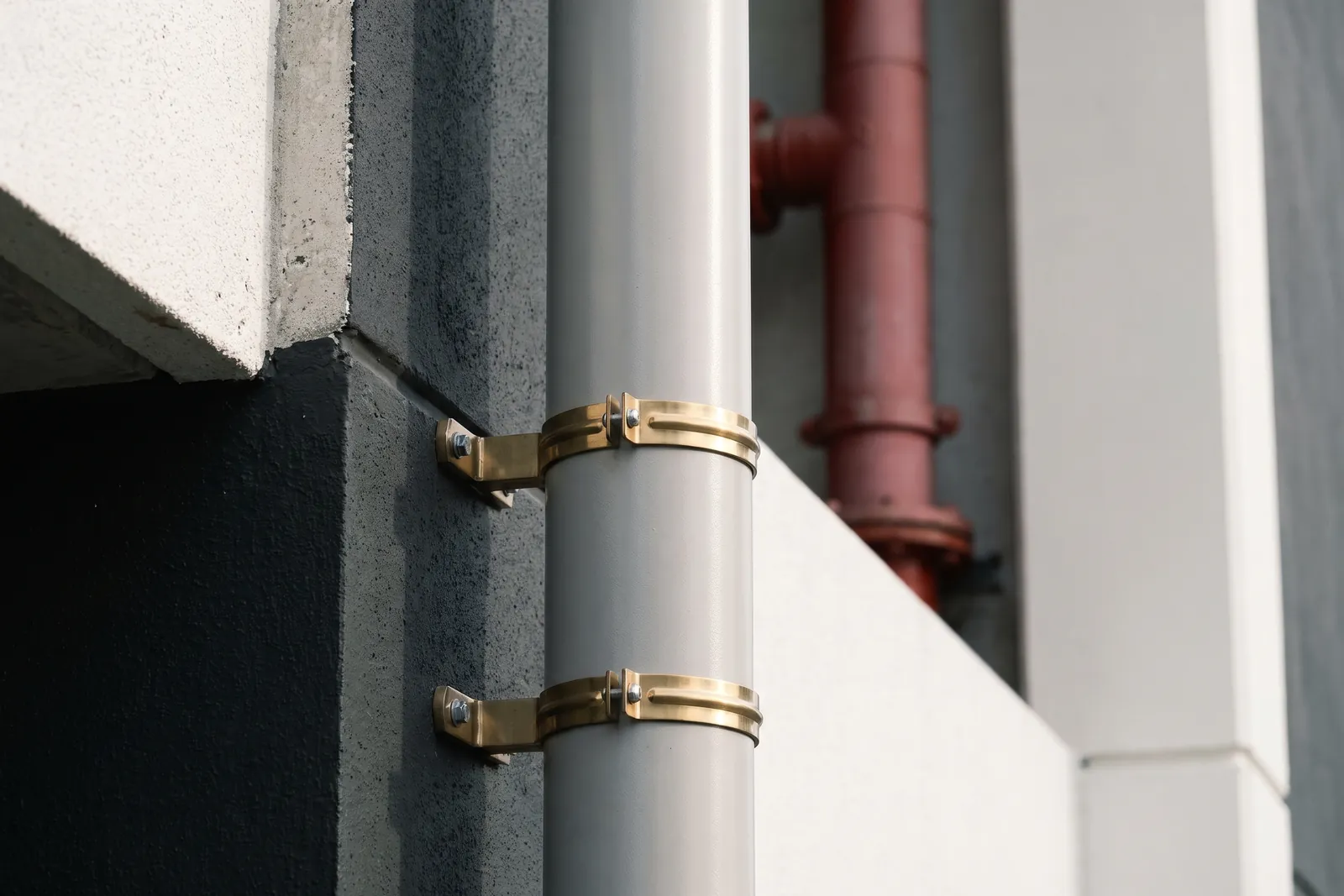

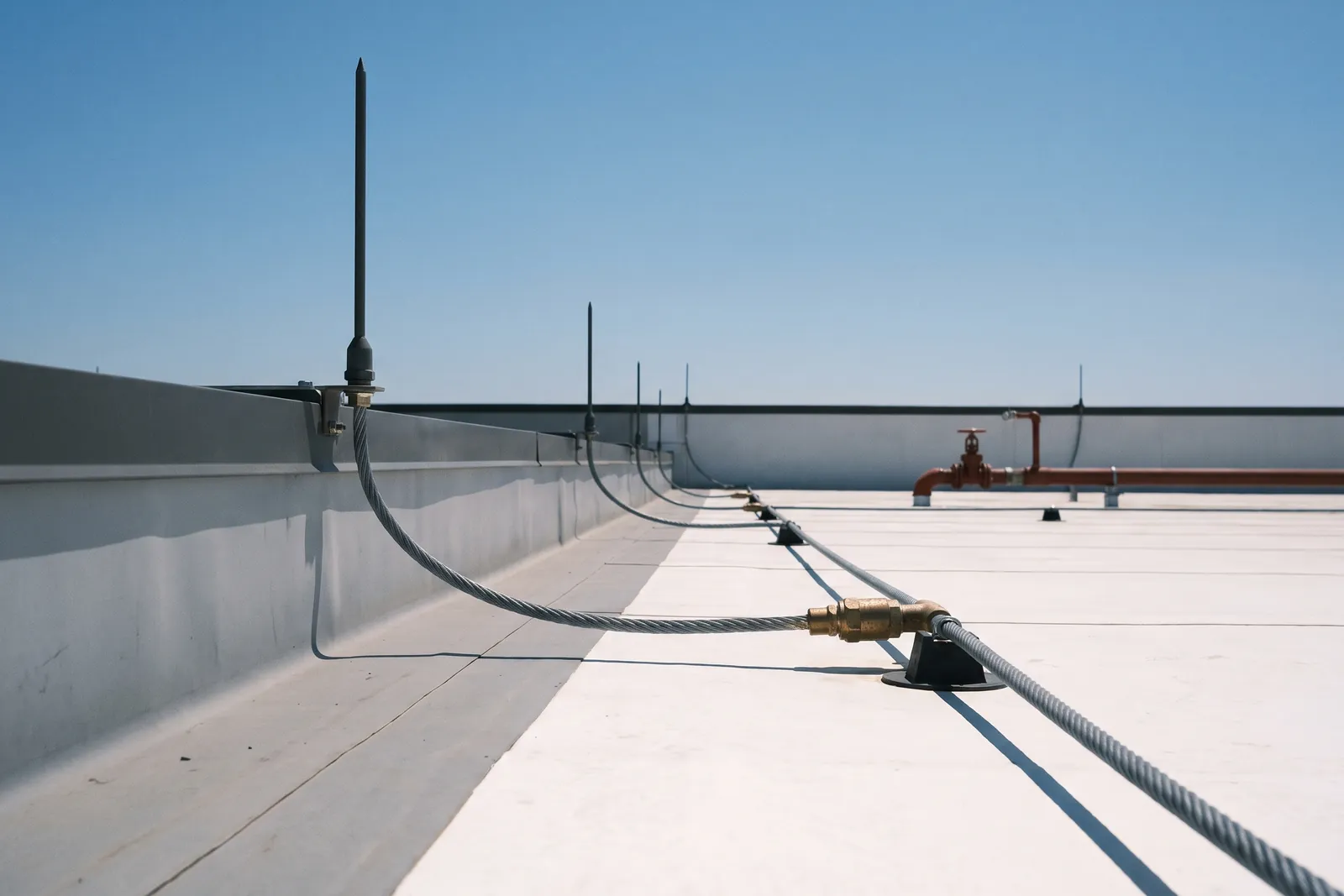

Сетка, стержни или тросы на кровле, токоотводы по фасаду или в конструкциях, соединения с заземляющим устройством. Всё это должно пережить климат и обслуживание кровли.
Устройства защиты в вводных и распределительных щитах, координация ступеней. Особенно важно для объектов с автоматикой и серверным оборудованием.

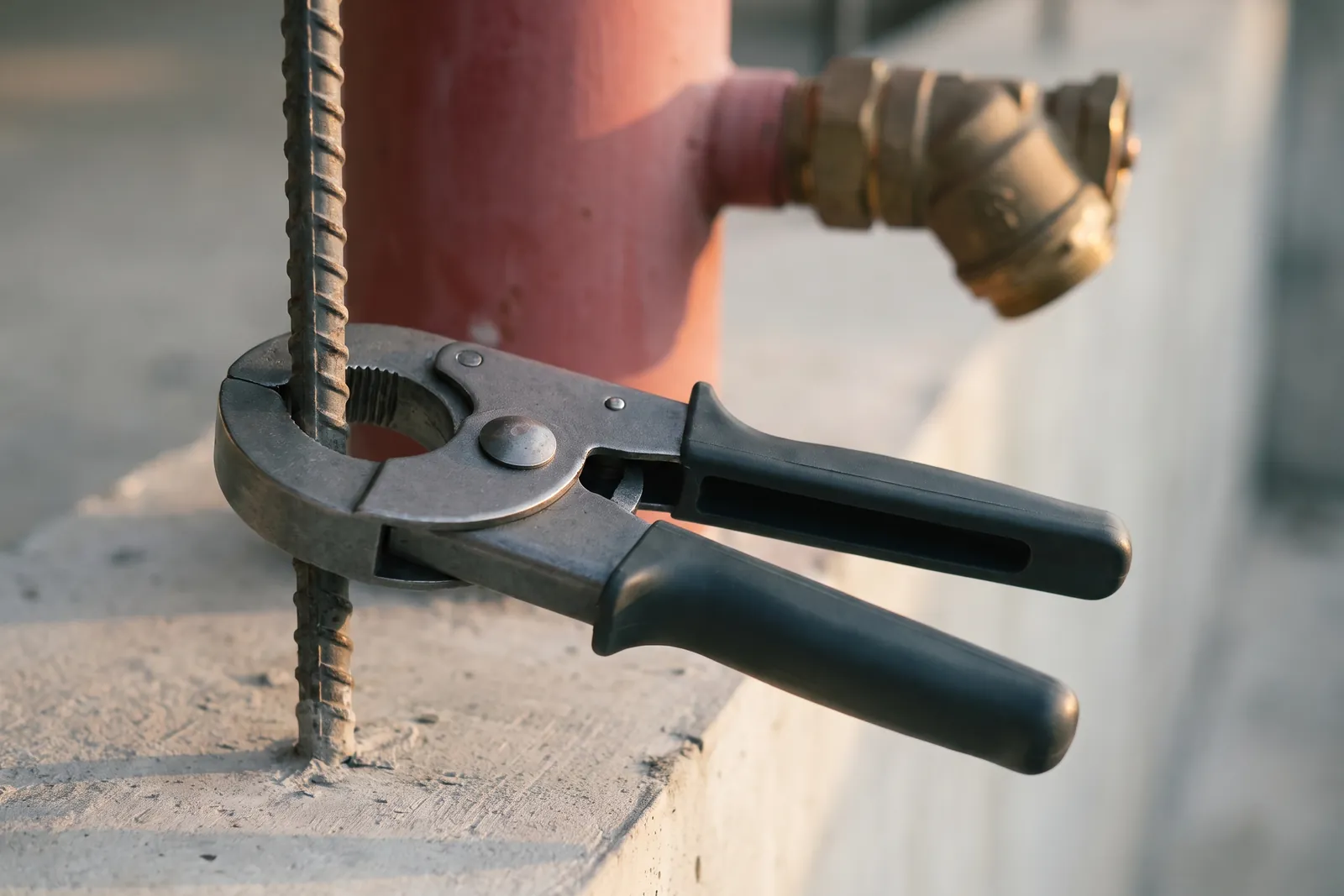

Измерения сопротивления заземляющих устройств и проверка цепей с привлечением профильной лаборатории, протоколы, исполнительные схемы, паспорт заземляющего устройства.
Молниезащита живёт на кровле рядом с оборудованием и обслуживанием. Если она мешает, её начинают демонтировать по частям — и через два года системы фактически нет.
Крепления молниеприёмной сетки и токоотводов выполняются так, чтобы не нарушить кровельный ковёр. Это тот случай, когда экономия на крепеже оборачивается ремонтом кровли.
На кровле работают снегоуборка, вентиляционное оборудование, антенны. Молниезащита не должна мешать им, иначе её начнут демонтировать по частям.
Парапеты, ограждения, вентиляционные шахты, блоки кондиционеров — всё, что возвышается, должно быть либо защищено, либо включено в систему.
Разъёмные соединения в доступных местах позволяют измерять цепи без вскрытия конструкций. При периодических измерениях это экономит день работы.
Заземляющее устройство скрыто в грунте, и его состояние определяется только измерениями. Осмотр показывает целостность видимых соединений, всё остальное — приборы.
Считается по длине контура, числу заземлителей и объёму работ на кровле. Грунты влияют на итог сильнее, чем площадь здания.
Присылаете данные по объекту: назначение, высота, кровля, есть ли действующая система и протоколы измерений.
Определяем требуемую категорию защиты и тип заземляющего устройства, при необходимости выезжаем на осмотр.
Монтируем контур и молниезащиту, крепления на кровле выполняем без нарушения кровельного ковра.
Проводим измерения с лабораторией, оформляем протоколы и паспорт заземляющего устройства.
Заземление связано с силовой частью объекта через главную заземляющую шину, а защита от импульсных перенапряжений живёт в тех же щитах. На кровле молниезащита соседствует с вентиляционным оборудованием и блоками кондиционеров, поэтому её планируют вместе с инженерией, а не после неё.
Нужны назначение и высота здания, тип кровли и информация о действующей системе: есть ли контур, когда последний раз измеряли, есть ли протоколы.
