Категории надёжности электроснабжения — это три уровня требований к питанию электроприёмников по главе 1.2 Правил устройства электроустановок. Первая и вторая категории получают два независимых источника, третья — один. Разница в допустимом перерыве: у первой — только на время автоматического переключения, у второй — пока резерв включит дежурный персонал, у третьей — до суток на ремонт. Категорию назначают по последствиям отключения, указывают в заявке на технологическое присоединение, и от неё зависят схема ввода, генератор и стоимость подключения объекта.
- Категорию задают последствия перерыва питания, а не желание собственника: так её описывает глава 1.2 ПУЭ.
- I категория — два независимых взаимно резервирующих источника, перерыв только на время автоматического восстановления питания.
- Особая группа I категории получает третий независимый источник: дизель-генератор, систему бесперебойного питания или их связку.
- II категория — тоже два источника, но резерв включают руками: дежурный персонал или выездная бригада.
- III категория — один источник, перерыв на ремонт до одних суток; за год такой объект могут отключать суммарно до 72 часов.
Что такое категория надёжности электроснабжения?
Категория надёжности — это требование к числу независимых источников питания и к тому, сколько времени электроприёмник может простоять без напряжения. Электроприёмник здесь — любой потребитель тока: насос, лифт, щит освещения, холодильная камера, сервер.
Правила устройства электроустановок описывают категории не через тип здания, а через ущерб от отключения. По пункту 1.2.18 ПУЭ к первой относят приёмники, перерыв питания которых грозит жизни людей, безопасности государства, значительным материальным ущербом, расстройством сложного технологического процесса или работы особо важных элементов коммунального хозяйства. Ко второй — те, чьё отключение ведёт к массовому недоотпуску продукции, простоям людей, механизмов и транспорта, нарушению нормальной жизни значительного числа жителей. Всё остальное — третья.
Что это значит для вас: категорию нельзя «выбрать подешевле». Если на объекте есть насосы пожаротушения или лифты для пожарных подразделений, им нужна первая категория независимо от того, что остальное здание живёт на третьей.
Чем отличаются I, II и III категории?
Категории отличаются числом источников и допустимым перерывом: у I и II их по два, у III — один, а допустимый перерыв растёт от времени автоматического переключения до одних суток.
| Категория | Источники питания | Допустимый перерыв | Что это значит для объекта |
|---|---|---|---|
| Особая группа I | два независимых плюс третий | питание сохраняется до безаварийного останова | генератор или ИБП с запуском без участия людей |
| I | два независимых взаимно резервирующих | на время автоматического восстановления питания | нужен автоматический ввод резерва (АВР) |
| II | два независимых взаимно резервирующих | на время включения резерва персоналом или бригадой | резерв есть, но включают его руками |
| III | один | на время ремонта, но не более одних суток | объект просто стоит, пока сеть чинят |
Требования к I категории закреплены в п. 1.2.19 ПУЭ, ко II — в п. 1.2.20, к III — в п. 1.2.21. Разница между первой и второй — не в числе вводов, их одинаково два, а в том, кто включает резерв. АВР — автоматический ввод резерва, устройство, которое переводит нагрузку на второй ввод само, без участия персонала. Без него «первая категория» на объекте остаётся второй, даже если в проекте написано иначе.
Для третьей категории у перерыва есть ещё и годовой лимит. Правила недискриминационного доступа к услугам по передаче электроэнергии (постановление Правительства РФ № 861, п. 31(6)) допускают для неё 72 часа отключений в год и не более 24 часов подряд, включая время восстановления. Для склада сухого хранения это терпимо, для склада с холодильными камерами — три испорченные партии товара в год.
Что такое особая группа первой категории?
Особая группа — это часть приёмников I категории, без которых нельзя безаварийно остановить производство и не допустить взрыва, пожара или угрозы жизни; им нужен третий независимый источник.
Третьим источником обычно становится дизель-генераторная установка (ДГУ) или система бесперебойного питания (ИБП) на аккумуляторах. Выбор зависит от того, сколько нужно продержаться. Аккумуляторы закрывают минуты: их хватает, чтобы сохранить данные и корректно остановить процесс. Дизель держит часы и сутки, но ему нужен запуск, запас топлива и регламентное обслуживание. На объектах с серверными и непрерывным производством их ставят в связке: ИБП держит нагрузку, пока запускается и выходит на режим генератор.
Что это значит для заказчика: особая группа почти всегда означает отдельное помещение или площадку под ДГУ, топливное хозяйство и вывод выхлопа. Это решение нужно закладывать в планировку до начала строительства, а не после.
Что считается независимым источником питания?

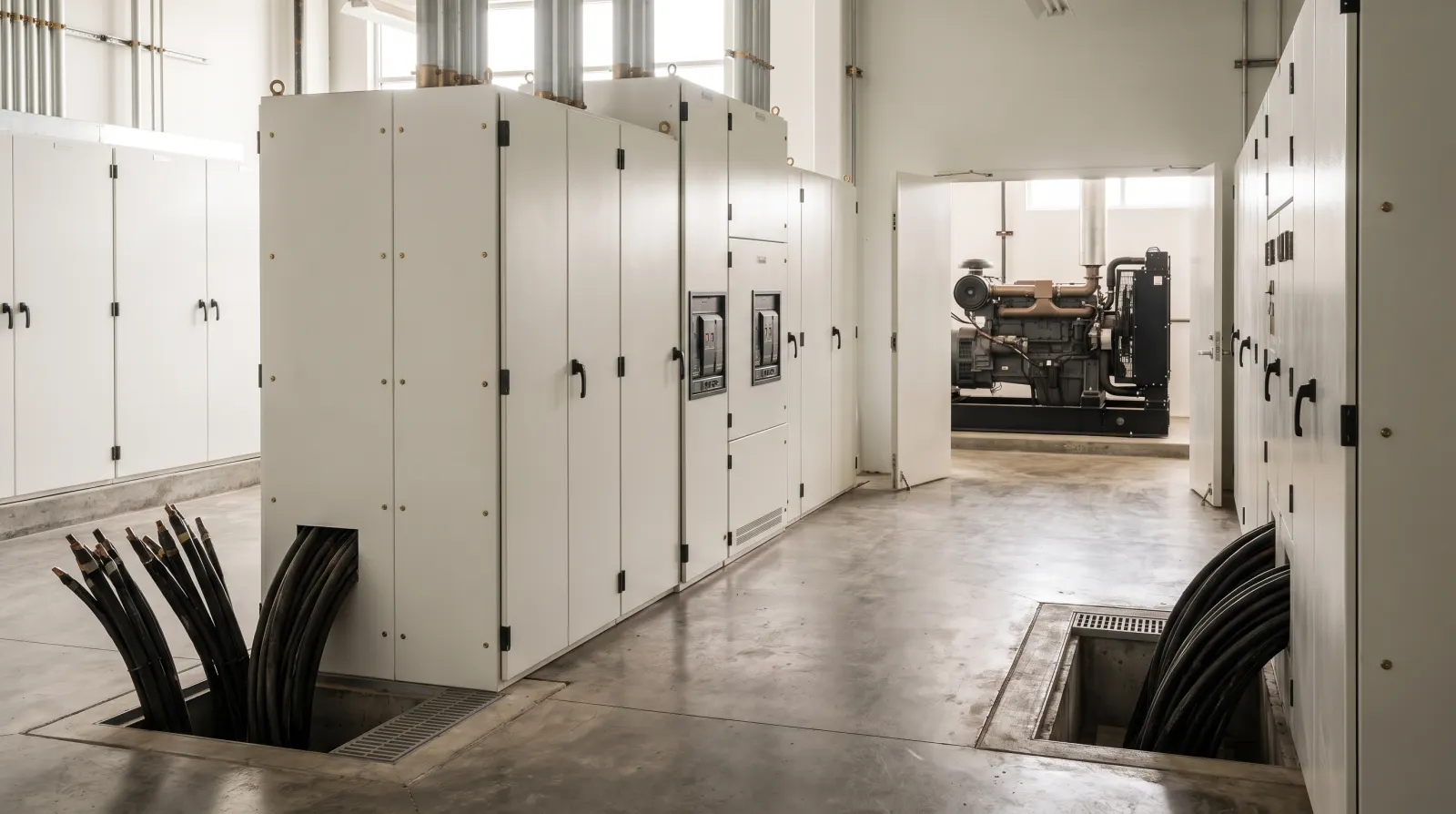

Независимый источник — это источник, на котором напряжение сохраняется, когда оно исчезло на другом: например, собственный генератор или секция шин подстанции, которая сама питается от независимого источника и не связана с другой секцией (или связь при аварии отключается автоматически) — п. 1.2.10 ПУЭ.
Два ввода — не всегда два источника
Два кабеля от одной секции шин одной трансформаторной подстанции независимыми не считаются: авария на этой секции гасит оба ввода сразу. Так «первая категория» оказывается только в договоре. Формально у объекта два ввода, фактически — надёжность третьей категории.
Как проверить свою схему
Откройте однолинейную схему электроснабжения и технические условия на присоединение. Посмотрите, от каких центров питания приходят вводы и с каких секций. Если оба ввода идут с одной секции одной подстанции, резервирования нет. Если с разных секций, каждая из которых питается от независимого источника, а секционный выключатель при аварии отключается автоматически, — источники независимы, и дальше вопрос только в том, есть ли и работает ли АВР.
Кто определяет категорию и где она записана?
Категорию определяет проектировщик — по последствиям перерыва, а записывается она в задании на проектирование, в заявке на присоединение и в технических условиях сетевой организации.
Порядок такой. Заказчик в задании описывает технологию: что на объекте работает, что будет при отключении. Проектировщик относит каждую группу приёмников к своей категории — п. 1.2.17 ПУЭ прямо говорит, что категории определяются в процессе проектирования системы электроснабжения на основании нормативной документации и технологической части проекта. Заявленная категория уходит в заявку на технологическое присоединение, и сетевая организация выдаёт технические условия под неё: для I и II — с двумя независимыми источниками питания, для III — с одним.
Что дать проектировщику, чтобы категория была определена верно
Перечень оборудования с мощностями и режимами работы, описание того, что случится при отключении каждой группы: остановится ли процесс, испортится ли продукт, останутся ли люди без эвакуационного освещения. Отдельно — системы противопожарной защиты, лифты, насосные, серверные и холодильные камеры. Чем точнее описана технология, тем меньше потребителей попадает в первую категорию «на всякий случай» — а значит, тем дешевле вводы и меньше генератор. Обратная ошибка, когда критичную нагрузку забыли, обходится дороже: её приходится переносить на резервную секцию уже после ввода объекта.
Что это значит на практике: поменять категорию после получения условий — значит пройти присоединение заново. Поэтому вопрос решают до подачи заявки, а не когда проект уже собран.
Как категория выглядит на складе, в ТЦ и на производстве?
Категорию назначают группам электроприёмников, а не зданию — в одном торговом центре соседствуют I категория для противопожарных систем и III для витринного освещения.
Склад
Сухой склад с освещением, воротами и зарядкой погрузчиков — как правило, III категория: суточное отключение неприятно, но не разрушительно. Тот же склад с холодильными камерами уходит во II: перерыв измеряется испорченным товаром. Насосная станция пожаротушения — электроприёмник системы противопожарной защиты, её питают по I категории.
Торговый и офисный центр
Здесь к I категории относят противопожарные системы, аварийное освещение, лифты для пожарных подразделений, противодымную вентиляцию. Требование питать системы противопожарной защиты по первой категории задаёт свод правил СП 6.13130. Торговое освещение, розетки арендаторов, вентиляция комфорта идут по II или III.
Производство
Непрерывный цикл — литьё, термообработка, гальваника, химия — попадает в I категорию или в особую группу: аварийная остановка здесь означает не простой, а повреждённое оборудование и продукт, застывший в аппаратах.
Отсюда практическое решение: критичных потребителей собирают на отдельную секцию щита, которая питается от двух вводов с АВР или от генератора, остальных — на обычную. Это дешевле, чем поднимать категорию всего объекта, и честнее по отношению к нагрузке: генератор не тянет торговое освещение, зато уверенно держит пожарную автоматику.
Как категория влияет на смету и сроки?
Каждая ступень категории добавляет в смету линию, оборудование или помещение — вторую питающую линию, АВР, генератор с топливным хозяйством.
| Решение | Что появляется в проекте | Что это значит для эксплуатации |
|---|---|---|
| Два независимых ввода | вторая питающая линия, вводное устройство на два ввода с секционным аппаратом | обслуживание двух линий и проверка секционного выключателя |
| Автоматический ввод резерва | шкаф АВР и его цепи управления | периодическая проверка срабатывания под нагрузкой |
| Дизель-генератор | площадка или контейнер, топливное хозяйство, вывод выхлопа, шумозащита | пробные пуски, запас топлива, замена масла и фильтров |
| Система бесперебойного питания | помещение под батареи с вентиляцией, распределительная сеть | контроль ёмкости, замена батарей по ресурсу |
Что удлиняется
Срок технологического присоединения. Получить два независимых источника сложнее, чем один, и это зависит уже не от подрядчика, а от того, есть ли у сетевой организации свободная мощность на двух центрах питания в нужной точке. Поэтому категорию закладывают до аренды или покупки площадки под ответственное производство.
Генератор и его цена владения
Генератор кажется простым ответом: поставили — и категория закрыта. На деле за ним идут площадка, топливо с учётом и сроками годности, шумозащита для соседей, кабельная линия до щитовой, автоматика запуска и регламент пробных пусков под нагрузкой. Если задача — пережить короткие провалы и переключения, дешевле ИБП на нужную группу потребителей: у него нет топлива и выхлопа, но ограничено время работы.
Как поднять надёжность на действующем объекте?
Поднять категорию на работающем здании можно поэтапно — сначала выделяют секцию для критичных потребителей и ставят АВР или генератор, потом, если нужно, получают второй ввод.
Главная сложность здесь не в оборудовании, а в том, что объект нельзя остановить. Переключение секций, врезка новой линии, наладка АВР требуют снятия напряжения с части щита, а значит — окон, согласованных с арендаторами и эксплуатацией.
На ТЦ «Гранд Юг» инженерные системы монтировали без остановки эксплуатации здания: мешать посетителям и арендаторам было нельзя, поэтому часть работ выполнялась ночью или поэтапно.
Для вас это значит, что переделка электроснабжения действующего ТЦ или склада — вопрос графика, а не только сметы. Подрядчик должен заранее разложить работы по зонам и ночным окнам; если он предлагает «отключить здание на выходные», это сигнал, что объект он не планировал.
Из практики ЛЕГИОНА
ТЦ «Гранд Юг», Москва, 40 000 м²: противопожарная защита действующего торгового центра — системы, которым нужна первая категория питания. Монтаж разбили на этапы по зонам, шумные работы вывели в ночные смены, центр всё время продолжал принимать посетителей и арендаторов.
Склад OZON в Твери, 50 000 м²: автоматическое пожаротушение с собственной насосной станцией, противопожарный водопровод, электроснабжение объекта и автоматика тушения — одним договором. Насосы тушения живут на электроснабжении, автоматика — на нём же, поэтому питание и тушение собирались как один контур, а не как два раздела разных подрядчиков.
Что проверить в действующей схеме
Три вещи. Откуда физически приходят вводы: разные центры питания или одна секция шин. Работает ли АВР под нагрузкой: устройство есть почти всегда, а проверяют его редко, и о неисправности узнают в момент аварии. И какие потребители подключены к резервируемой секции: за годы к ней подключают всё подряд, и в час аварии генератор получает нагрузку, на которую не рассчитан.
Какие ошибки с категорией обходятся дороже всего?
Дороже всего обходятся пять ошибок — и все они вскрываются не на приёмке, а в момент первой серьёзной аварии в сети.
- «Первая категория» без АВР. Два ввода есть, автоматики нет: при аварии на одном вводе объект стоит, пока дежурный не доедет и не переключит руками. По факту это вторая категория, а заказчик уверен, что купил первую.
- Оба ввода с одной секции шин. Схема выглядит надёжной, но одна авария на подстанции гасит оба кабеля. Проверяется по однолинейной схеме и техническим условиям.
- Генератор без нагрузочных испытаний. Установку поставили, пробные пуски делают вхолостую, а под реальной нагрузкой она не выходит на режим или отключается по перегрузке.
- Резервная секция, к которой подключили всё подряд. За годы на неё добавляют кондиционеры, розетки офиса и рекламу, и в час аварии генератор получает нагрузку больше расчётной.
- Категория определена после заявки на присоединение. Технические условия выданы на третью категорию, а технология требует второй. Исправить это можно только повторной заявкой, и сроки ввода объекта сдвигаются.
Что это значит для вас: на приёмке электроснабжения просите не только акты и протоколы, но и запись о проверке АВР под нагрузкой и перечень потребителей, подключённых к резервируемой секции. Эти две бумаги показывают, есть ли у объекта категория на деле, а не только в проекте. Если объект действующий, тот же перечень стоит пересматривать раз в год вместе с графиком испытаний электроустановки.
Нужна схема электроснабжения под вашу категорию?
Разберём технические условия и однолинейную схему, выделим критичные группы, спроектируем и смонтируем вводы, АВР и питание инженерных систем — с работами по ночным окнам на действующем объекте. Электромонтаж — от 1 500 ₽/м², итог зависит от разрешённой мощности, категории надёжности и протяжённости кабельных трасс. Электроснабжение и техприсоединение · силовое оборудование и кабельные трассы.
Вопросы и ответы
Кто определяет категорию надёжности объекта?
Чем первая категория отличается от второй, если вводов в обоих случаях два?
Что такое особая группа первой категории?
Сколько может длиться перерыв при третьей категории?
Считаются ли два кабеля от одной подстанции двумя источниками?
Можно ли повысить категорию на действующем объекте?
