Приточно-вытяжные системы с расчётом воздухообмена и обязательной наладкой с замерами. Система без регулировки формально работает, но проектных расходов не даёт — и это выясняется через полгода, а не на приёмке.
Вентиляция проектируется не «по площади», а по назначению помещений и людям в них. Отсюда расходы воздуха, а из них — всё остальное: сечения, установки, шахты, смета.
Расчётный расход воздуха на человека и на технологию по СП 60.13330.2020. Именно он определяет производительность установок, сечения воздуховодов и, в конечном счёте, смету.
Разбалансированная система тянет воздух через двери и щели: сквозняки, хлопающие двери, запахи из соседних помещений. Баланс задаётся расчётом и подтверждается замерами.
Кухня, санузлы, производственные участки, серверные — со своими режимами и своими системами. Объединять их в одну ради экономии на оборудовании обычно дороже в эксплуатации.
Приточный воздух зимой нужно греть, и это основная статья эксплуатационных затрат. Рекуперация и автоматика по расписанию окупаются на объектах с большими расходами воздуха.
От расчёта воздухообмена до паспортов систем. Последний пункт формально завершает работу, а фактически определяет, будет ли система работать так, как рассчитана.
Расчёт расходов по назначению помещений, аэродинамический расчёт сети, подбор установок, схемы автоматики. Без этого этапа система собирается «по опыту» и не проходит замеры.

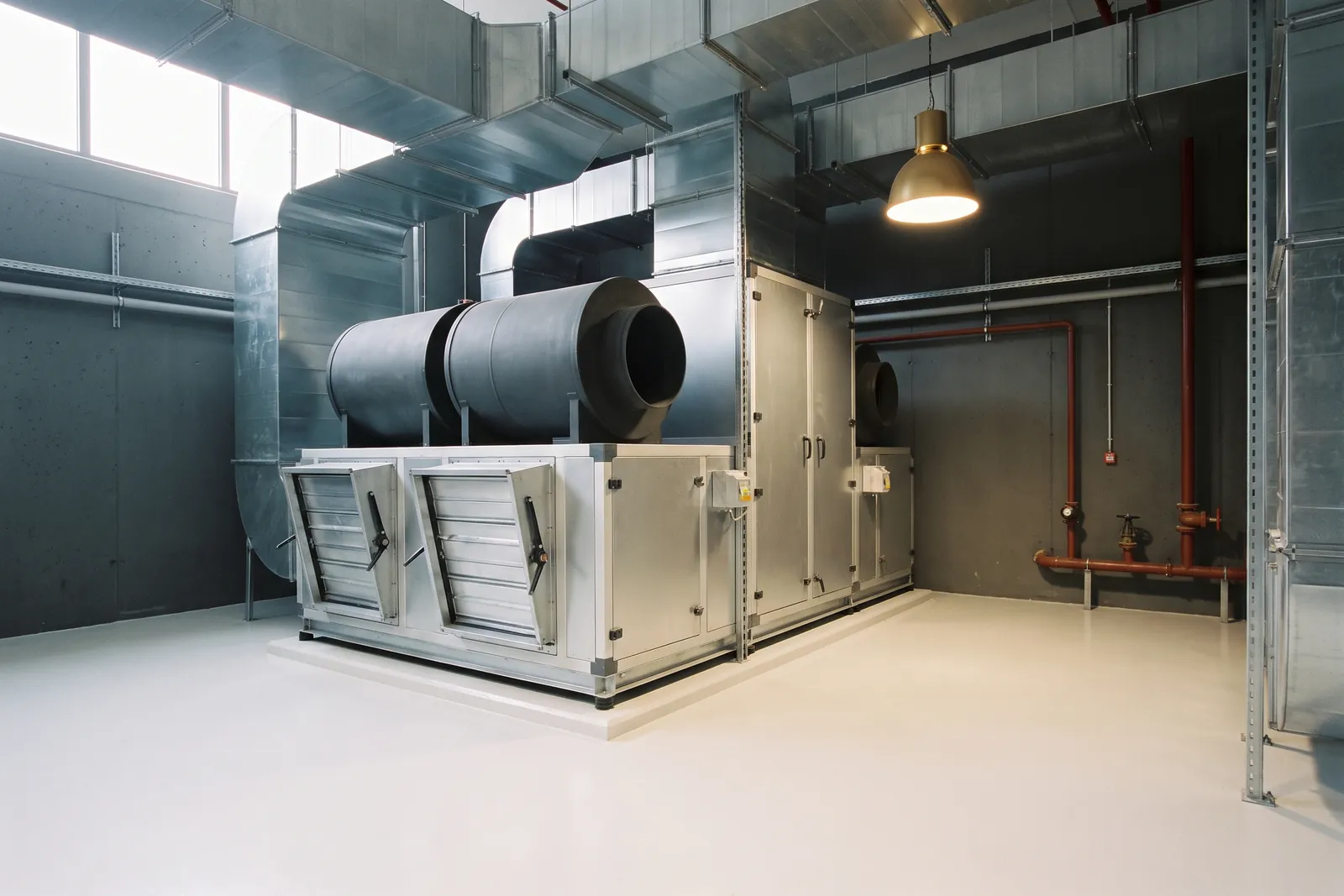

Подбор по расходу и напору с учётом сопротивления сети, шумовых требований и места установки. Установка «с запасом» так же вредна, как и недостаточная: она работает в неэффективном режиме.

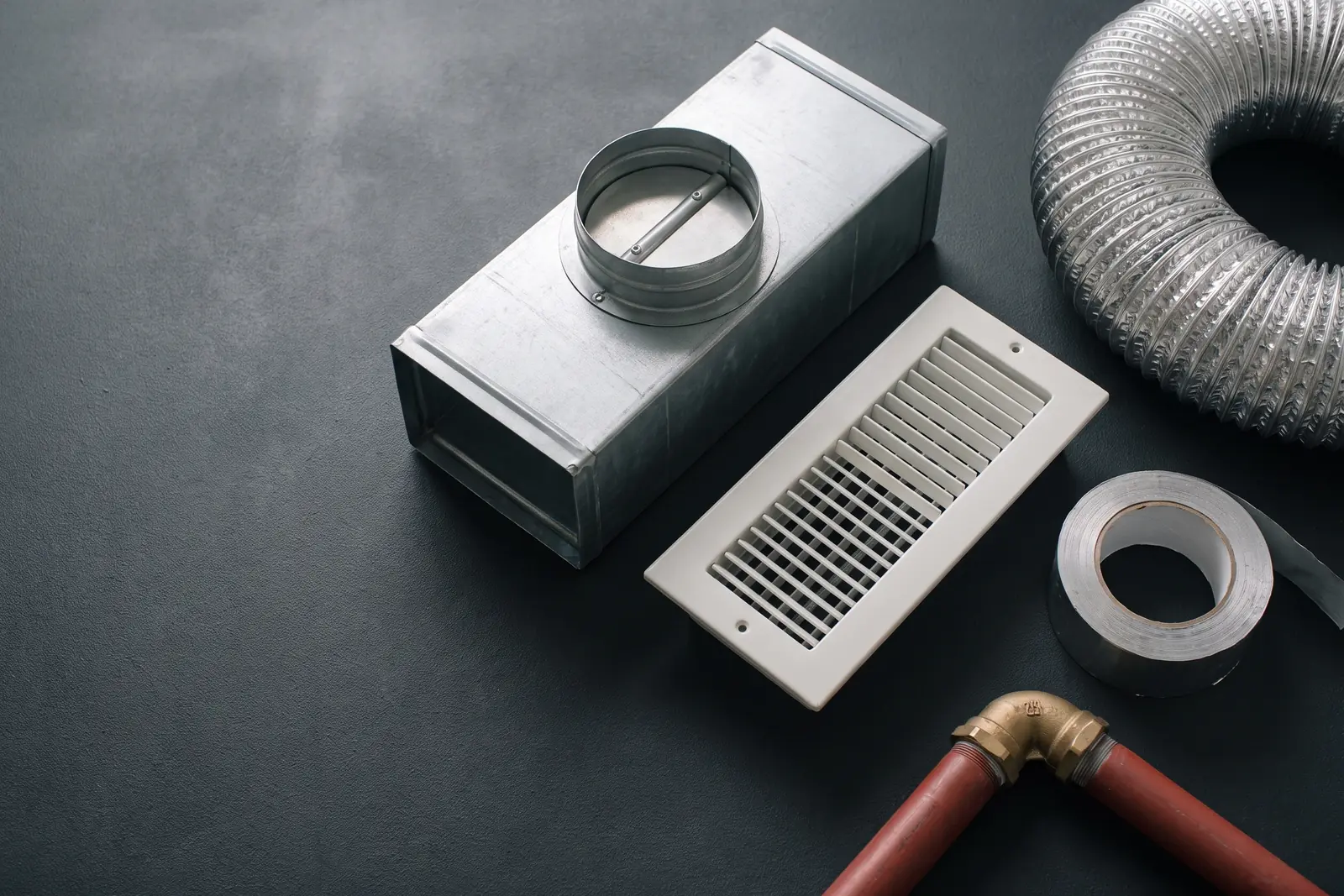

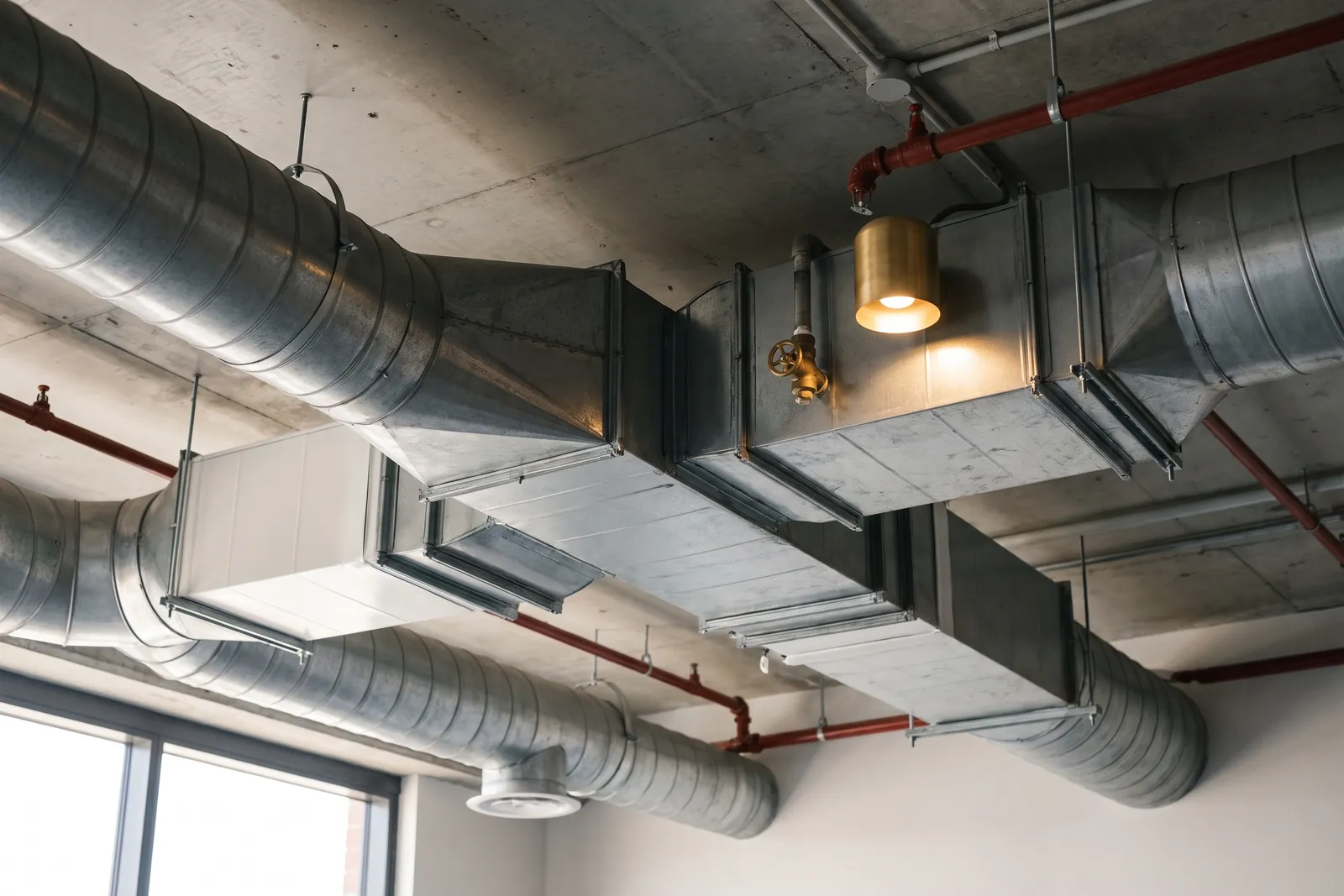

Изготовление и монтаж воздуховодов, фасонных изделий, шумоглушителей, решёток и диффузоров. Плотность сети напрямую влияет на то, дойдёт ли расчётный расход до дальнего помещения.
Установка клапанов в местах пересечения воздуховодами противопожарных преград и подключение их к автоматике по СП 7.13130.2013.
Управление установками, защита теплообменников от замерзания, режимы по расписанию, передача сигналов в диспетчеризацию и приём команд от пожарной автоматики.

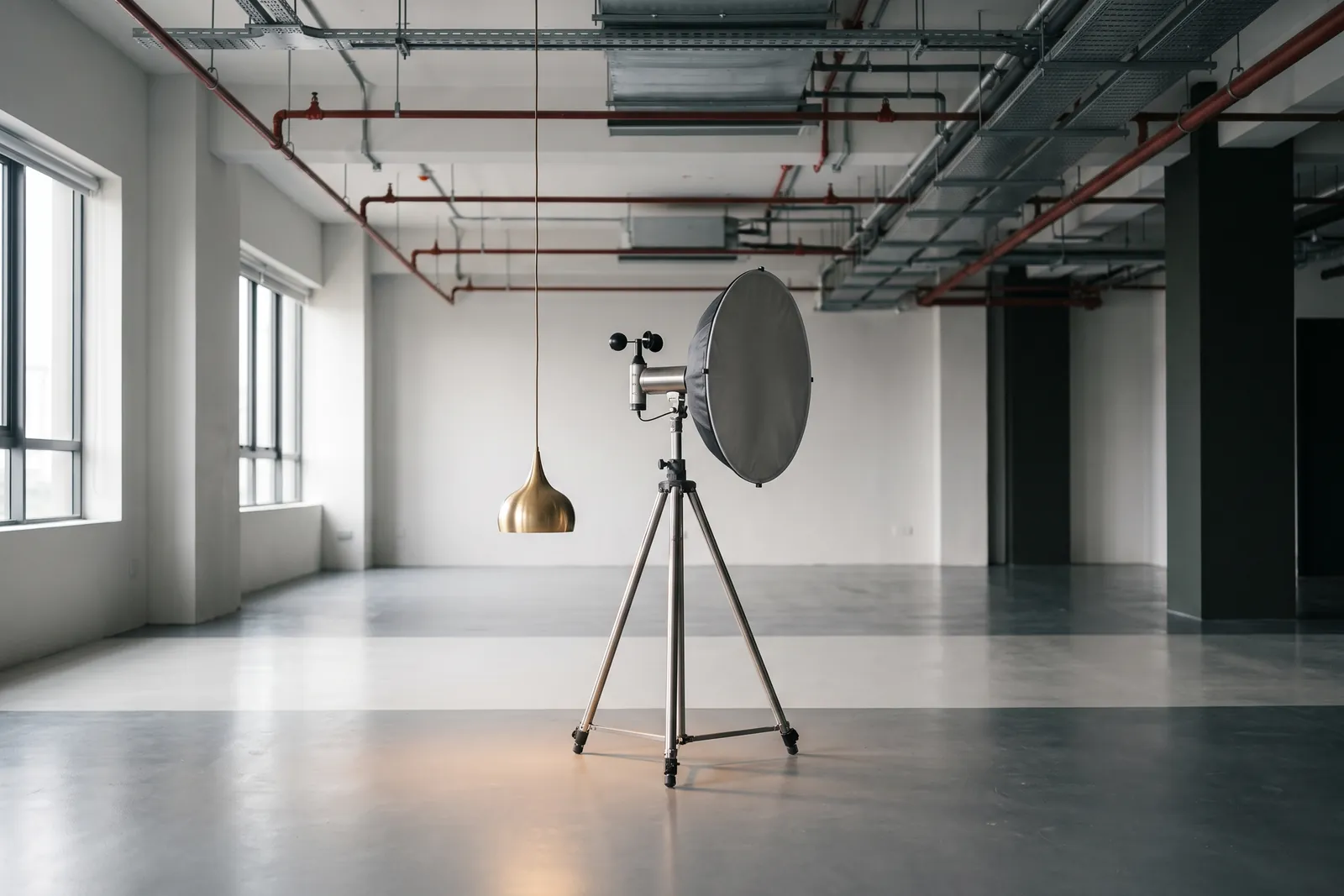

Замеры расходов по каждой ветке, регулировка, балансировка, оформление паспортов систем. Это и есть момент, когда становится ясно, работает система по проекту или нет.
Между проектом и работающей системой стоит наладка. Пропустить её дешевле на этапе сдачи и дороже потом: жалобы на духоту начинаются через месяц, а причина уже скрыта за подвесным потолком.
Противопожарные требования к вентиляции заданы СП 7.13130.2013, а выполняются они автоматикой. На объекте это три конкретных действия, каждое из которых проверяется на испытаниях.
По сигналу пожарной автоматики системы, которые в обычном режиме разносят воздух по зданию, отключаются — иначе они разносят дым.

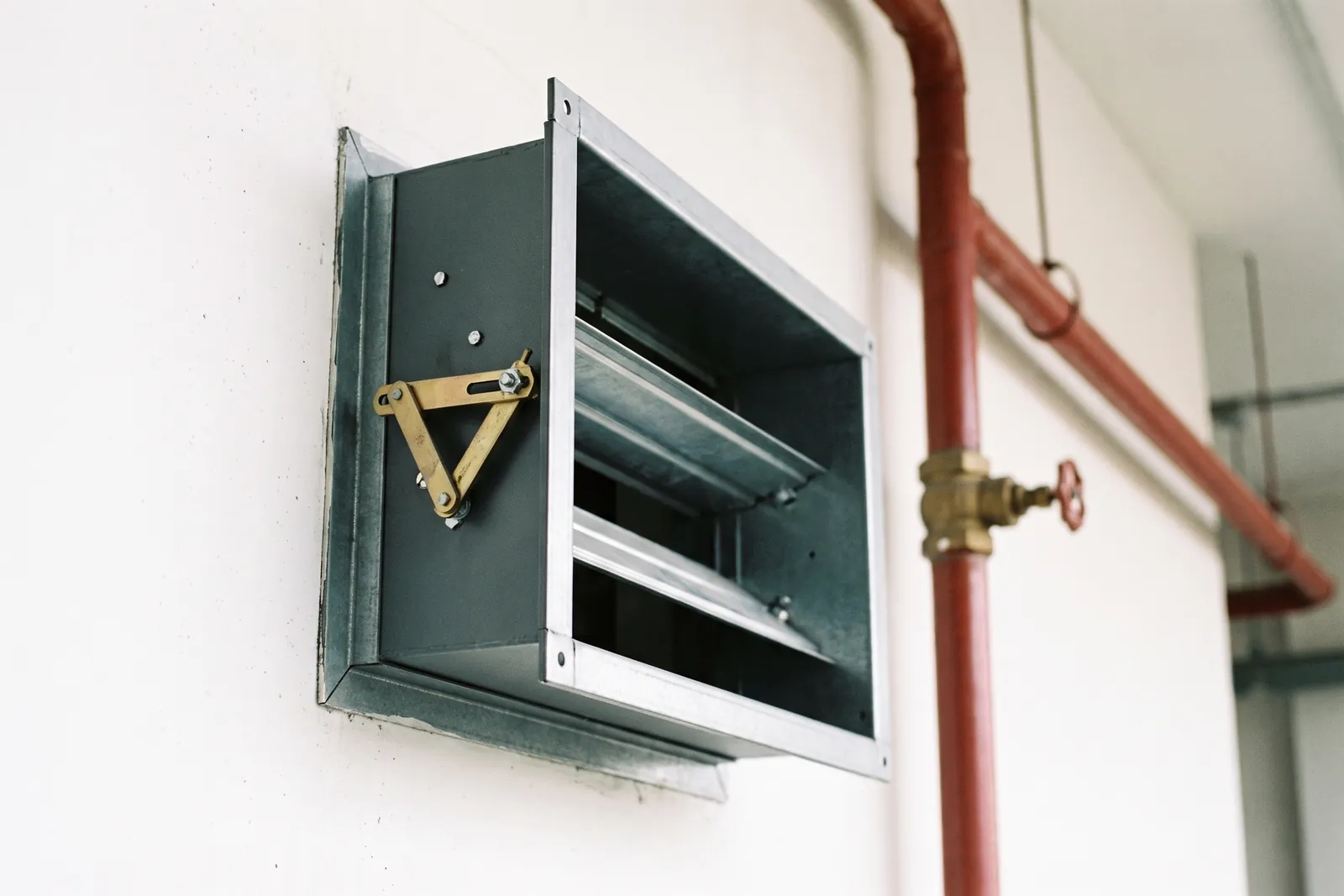

Огнезадерживающие клапаны в местах пересечения воздуховодами противопожарных преград закрываются, восстанавливая целостность границ отсека.
Включается дымоудаление и подпор воздуха в лестничные клетки и тамбур-шлюзы. Это отдельная система со своими испытаниями.
Считается по расчётному расходу воздуха и по сети. Установки — заметная, но не главная часть сметы: основной объём работ приходится на воздуховоды.
Присылаете планировки с назначением помещений. Если система уже есть — выезжаем и делаем замеры.
Считаем воздухообмен и сеть, подбираем установки, показываем решение со сметой до начала работ.
Монтируем сеть и оборудование, ставим огнезадерживающие клапаны и автоматику, связываем с пожарной частью.
Проводим наладку с замерами, оформляем паспорта систем и передаём объект с исполнительной документацией.
Вентиляция делит шахты и потолочное пространство с отоплением, холодоснабжением и противодымной вентиляцией, а автоматика связывает её с пожарной частью объекта. Мы ведём эти системы одним договором — это снимает главный источник задержек на объекте: конфликт трасс между подрядчиками.
Нужны планировки с назначением помещений и числом людей. Если система уже стоит и не справляется — выедем и сделаем замеры до любых предложений.
