- Заземление на объекте регулирует глава 1.7 Правил устройства электроустановок: она задаёт систему заземления, нормы сопротивления и уравнивание потенциалов.
- Сопротивление заземляющего устройства источника питания — не более 2, 4 и 8 Ом при линейных напряжениях 660, 380 и 220 В (п. 1.7.101).
- В грунтах с удельным сопротивлением выше 100 Ом·м нормы разрешено увеличивать в 0,01 ρ раз, но не более чем десятикратно.
- Сопротивление отдельного повторного заземлителя PEN-проводника — не более 15, 30 и 60 Ом при тех же напряжениях (п. 1.7.103).
- Контур в земле без основной системы уравнивания потенциалов внутри здания защиты не даёт: опасное напряжение возникает между металлическими частями, а не «в земле».
Заземление объекта — не «контур в земле», а система из трёх связанных частей: заземляющего устройства, защитных проводников до каждого корпуса и уравнивания потенциалов внутри здания. Требования к ней задаёт глава 1.7 Правил устройства электроустановок. Норма сопротивления заземляющего устройства источника — не более 2, 4 и 8 Ом при линейных напряжениях 660, 380 и 220 В. Само по себе это число ничего не гарантирует: защита работает только когда цепь замкнута до конкретного корпуса.
Зачем вообще нужно заземление?
Что происходит без него
При повреждении изоляции фаза оказывается на металлическом корпусе оборудования. Если корпус не соединён с защитным проводником, он остаётся под напряжением до тех пор, пока кто-нибудь его не коснётся: человек становится путём тока к земле. Заземление создаёт этот путь заранее — с сопротивлением, при котором ток замыкания достаточен, чтобы автоматический выключатель отключил линию за нормируемое время.
Две разные задачи одного слова
Защитное заземление отвечает за безопасность людей. Рабочее, или функциональное, — за работу оборудования: серверов, весов, медицинской и измерительной техники, систем автоматики. Требования к ним разные, и объединять их «одним контуром на всё» без расчёта нельзя: помехи от силовой части приходят в слаботочные системы именно так. Как устроена силовая часть объекта, показано в разделе силового электромонтажа.
Какие бывают системы заземления?
Система обозначается двумя буквами: первая — как заземлён источник питания, вторая — как заземлены открытые проводящие части электроустановки. Для объекта это не буквоедство: от системы зависят и схема щитов, и то, чем именно защищают людей.
| Система | Как устроена | Где встречается |
|---|---|---|
| TN-C | нулевой рабочий и защитный проводники объединены на всём протяжении | старые здания; для новых объектов не применяется |
| TN-S | рабочий и защитный проводники разделены от источника | новое строительство, где есть своя подстанция |
| TN-C-S | объединены до ввода в здание, дальше разделены | самая частая схема реконструкции: разделение делают во вводном устройстве |
| TT | корпуса заземлены на собственный заземлитель, независимо от источника | отдельно стоящие объекты, где сеть питания ненадёжна |
| IT | нейтраль источника изолирована от земли | объекты, где отключение недопустимо: операционные, отдельные производства |
Какие значения сопротивления нормируются?
Заземляющее устройство источника
Сопротивление заземляющего устройства, к которому присоединены нейтрали трансформатора или генератора, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трёхфазного тока. «В любое время года» — существенная оговорка: мёрзлый или пересохший грунт даёт худший результат, чем весенний, и приёмка летом ничего не говорит о январе.
Поправка на грунт
Если удельное сопротивление грунта превышает 100 Ом·м, нормы разрешено увеличивать в 0,01 ρ раз, но не более чем десятикратно. Это не лазейка, а признание физики: в песке и скальном грунте получить 4 Ом обычным контуром невозможно, и вместо бессмысленной забивки десятков электродов делают расчёт с поправкой либо применяют глубинные заземлители.
Повторные заземления
Для повторных заземлений PEN-проводника нормируется и общее, и единичное сопротивление: общее сопротивление всех повторных заземлений каждой линии — не более 5, 10 и 20 Ом, а сопротивление каждого отдельного заземлителя — не более 15, 30 и 60 Ом при линейных напряжениях 660, 380 и 220 В соответственно.
| Что нормируется | 660 В | 380 В | 220 В |
|---|---|---|---|
| Заземляющее устройство источника (п. 1.7.101) | 2 Ом | 4 Ом | 8 Ом |
| Все повторные заземления линии вместе (п. 1.7.103) | 5 Ом | 10 Ом | 20 Ом |
| Каждый отдельный повторный заземлитель (п. 1.7.103) | 15 Ом | 30 Ом | 60 Ом |
Что такое уравнивание потенциалов и почему без него контур бесполезен?
Основная система

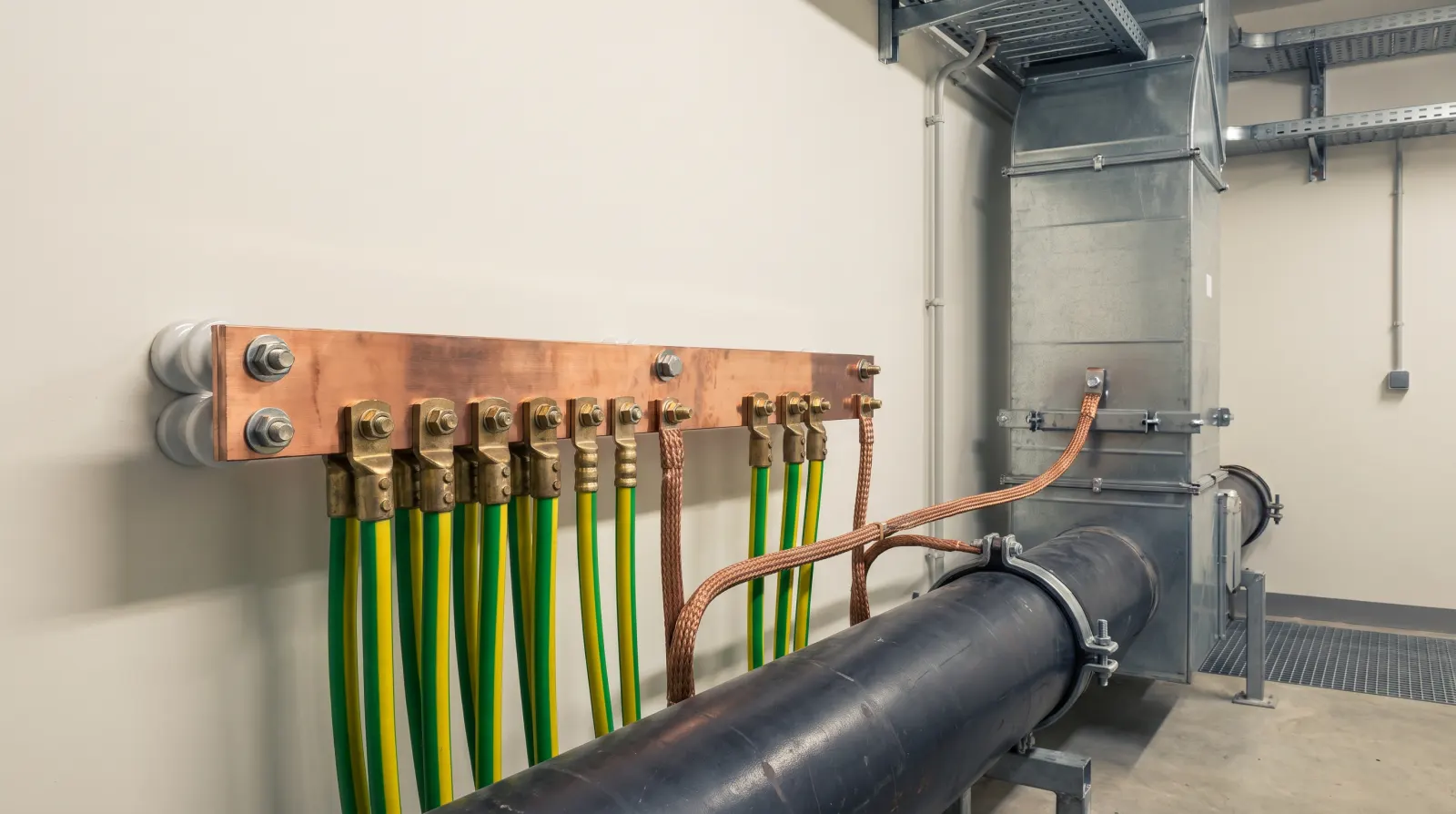

Опасность возникает не «от земли», а от разности потенциалов между металлическими частями, которых человек касается одновременно. Поэтому во вводном устройстве здания собирают основную систему уравнивания потенциалов: к главной заземляющей шине присоединяют защитный проводник, металлические трубы коммуникаций, входящие в здание, металлические части каркаса, системы вентиляции и кондиционирования, заземлитель молниезащиты.
Дополнительная система
В помещениях с повышенной опасностью — душевых, ванных, отдельных производственных зонах — делают дополнительное уравнивание: соединяют между собой все доступные одновременному прикосновению открытые проводящие части и сторонние проводящие части. Это дешёвая работа, которая закрывает случаи, когда автоматика физически не успевает отключить линию.
Что проверяют и как это подтверждается?
Измерения
Подтверждают три вещи: сопротивление заземляющего устройства, непрерывность цепи «фаза — нулевой защитный проводник» до каждого корпуса и сопротивление изоляции. Первое отвечает за путь тока в землю, второе — за то, что путь не разорван на полпути, третье — за причину, по которой ток вообще может пойти. Результат оформляется протоколом; кто и как его выдаёт, разобрано в статье про электролабораторию и периодичность испытаний.
Что видно в акте
Скрытые работы по заземлению — контур в траншее, сварные соединения, присоединение арматуры фундамента — закрываются актами до засыпки. Если акта нет, доказать наличие и качество контура потом можно только вскрытием. Полный состав комплекта разобран в материале о том, что входит в исполнительную документацию.
Чем заземление молниезащиты отличается от защитного?
Разные токи, разные требования
Защитное заземление работает с токами промышленной частоты и живёт в режиме «ждать годами, сработать однажды». Заземлитель молниезащиты принимает импульс с крутым фронтом и большой амплитудой, поэтому для него важно не только сопротивление, но и геометрия: длина проводников, число токоотводов, отсутствие острых изгибов. Импульсное сопротивление и измеренное на низкой частоте — не одно и то же.
Почему их всё равно объединяют
Несмотря на разную физику, заземлители объединяют и присоединяют к общей главной заземляющей шине. Причина простая: в момент удара молнии потенциал заземлителя молниезащиты поднимается, и если рядом есть второй, не связанный с ним контур, разность потенциалов пойдёт через оборудование и людей. Объединение убирает эту разность, а разделение по требованиям решается конструкцией, а не отдельными контурами.
Типичные ошибки на объектах
Соединение N и PE после точки разделения — самая частая и самая опасная: при обрыве нулевого проводника напряжение выходит на корпуса. Второе место занимает контур, сделанный «на глаз» без измерений: значение 4 Ом на бумаге и 40 Ом в песке выглядят одинаково, пока не приедет лаборатория. Третье — молниезащита, заземлённая отдельно от электроустановки.
Отдельно стоит болтовое соединение в земле вместо сварного: через несколько лет коррозия превращает его в разрыв, а внешне контур на месте. Именно поэтому подземные соединения выполняют сваркой, а места присоединения к оборудованию делают доступными для осмотра.
Как это выглядит в деньгах
Переделка заземления на действующем объекте стоит несопоставимо дороже, чем правильная работа на этапе строительства: контур закапывают до благоустройства, а вскрывать приходится уже уложенное покрытие. Уравнивание потенциалов, забытое при монтаже, тянет за собой вскрытие отделки в технических помещениях. Именно поэтому раздел заземления проверяют до засыпки траншей, а не при сдаче объекта.
Что делают с контуром на реконструкции
На объектах, которым больше двадцати лет, контур обычно есть, но выполнен по прежним правилам и в системе TN-C: защитный и рабочий проводники объединены до самых потребителей. Полная переделка внутренней проводки — редко реалистичный сценарий, поэтому работают поэтапно: разделение PEN во вводном устройстве, основная система уравнивания потенциалов, замена проводки по зонам ремонта. Это даёт защиту там, где люди работают чаще всего, не останавливая объект целиком.
Обязательное условие такого этапного подхода — измерения на каждом этапе. Смешанная схема, где часть здания уже разделена, а часть нет, требует контроля: ошибка в границе между зонами создаёт опасность там, где раньше её не было. Поэтому границы фиксируют в схеме, а не держат в голове монтажников.
Вопросы и ответы
Какое сопротивление заземления считается нормой?
Чем TN-C-S отличается от TN-S на практике?
Можно ли объединить заземление молниезащиты и электроустановки?
Как часто измеряют сопротивление заземляющего устройства?
Достаточно ли забить в землю уголок у стены здания?
Что делать, если измерения показали превышение нормы?
Что делать дальше
Если объект строится — проверьте, что в проекте есть схема основной системы уравнивания потенциалов, а не только контур в земле: именно её чаще всего забывают, а стоит она дёшево. Если объект действующий — начните с измерений: они показывают фактическое состояние, а не то, что было при сдаче.
Мы выполняем монтаж заземления и молниезащиты на объектах — от контура и уравнивания потенциалов до подключения к системе молниезащиты — и сдаём раздел с протоколами измерений и актами скрытых работ.
Материал подготовлен 22 августа 2026 года. Источники: Правила устройства электроустановок, седьмое издание, глава 1.7 (пп. 1.7.101–1.7.103), Правила технической эксплуатации электроустановок потребителей электрической энергии (приказ Минэнерго России от 12.08.2022 № 811). Проектные решения принимаются по расчёту для конкретного объекта.
