слаботочные системы
Одна кабельная система на весь объект — рабочие места, видеонаблюдение, контроль доступа, автоматика. Сдаём по протоколам измерений каждой линии, а не по факту «интернет появился».
Коммутаторы и камеры меняются раз в несколько лет, кабельная система остаётся. Поэтому её проектируют один раз и с запасом — а не достраивают под каждую новую систему.
От проекта и трасс до измерений и кроссовых журналов. Последнее звучит скучно, но именно оно определяет, сможет ли ваша ИТ-служба работать с сетью без нас.
Топология, точки подключения, кроссовые и серверные помещения, длины трасс, категория кабеля. Проектируется по ГОСТ Р 53246-2008 — с запасом портов и с учётом других слаботочных систем объекта.

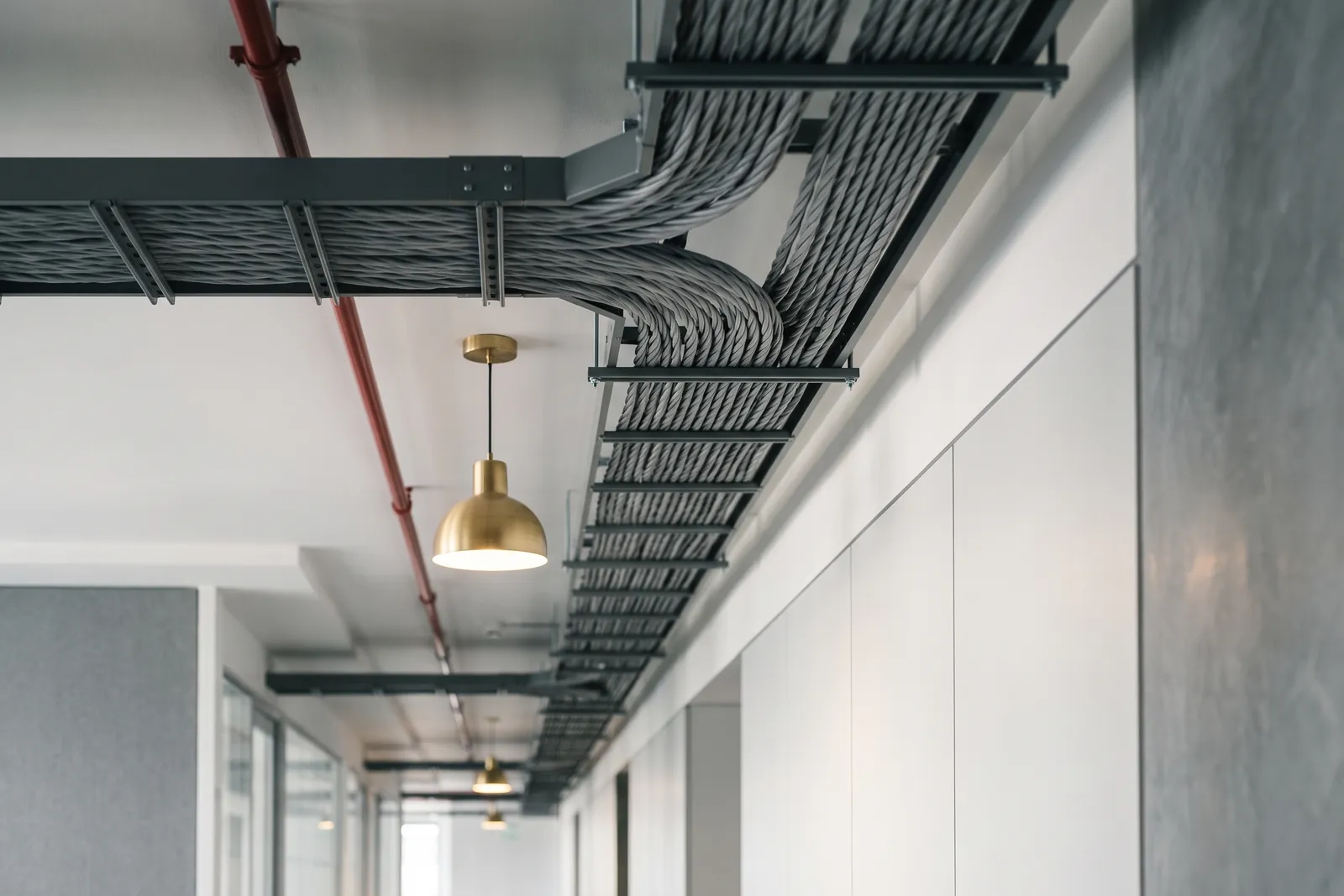

Лотки, короба, гофра, проходы через ограждающие конструкции с восстановлением огнестойкости. От аккуратности трасс зависит, пройдёт ли сеть измерения и можно ли будет её обслуживать.

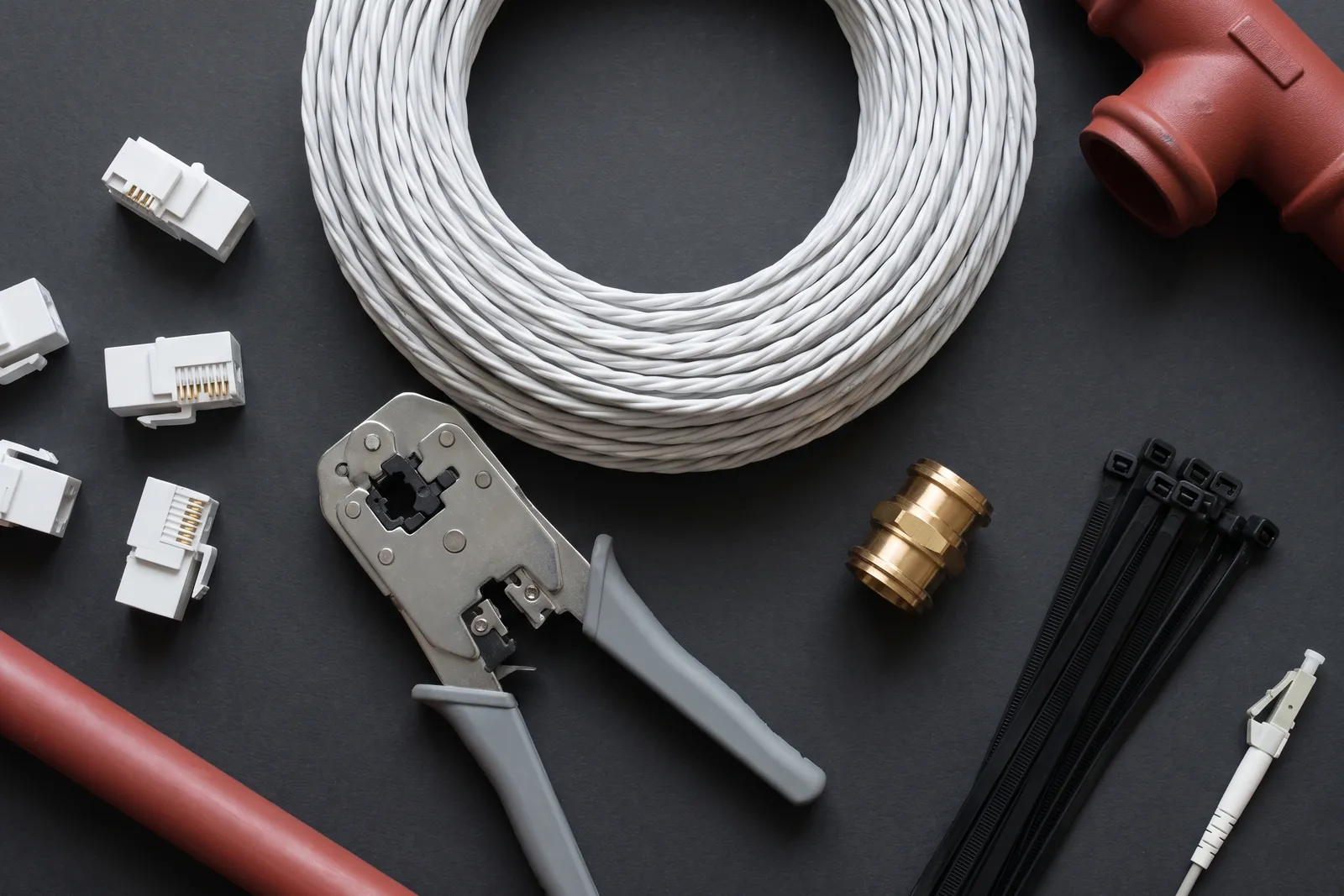

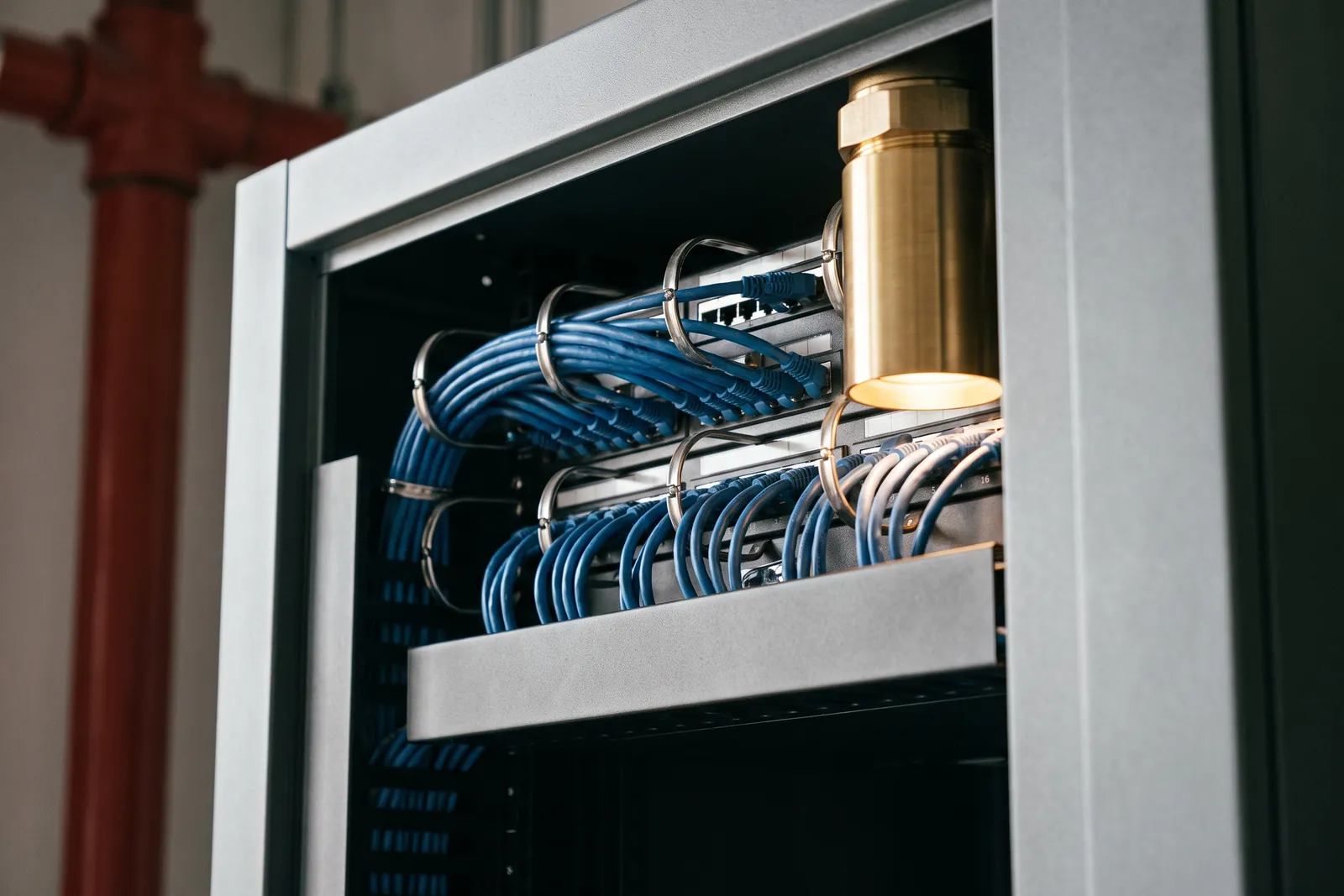

Витая пара нужной категории, розетки рабочих мест, патч-панели, кроссовое оборудование. Монтаж с соблюдением радиусов изгиба и допустимых длин — иначе линия не пройдёт по параметрам.

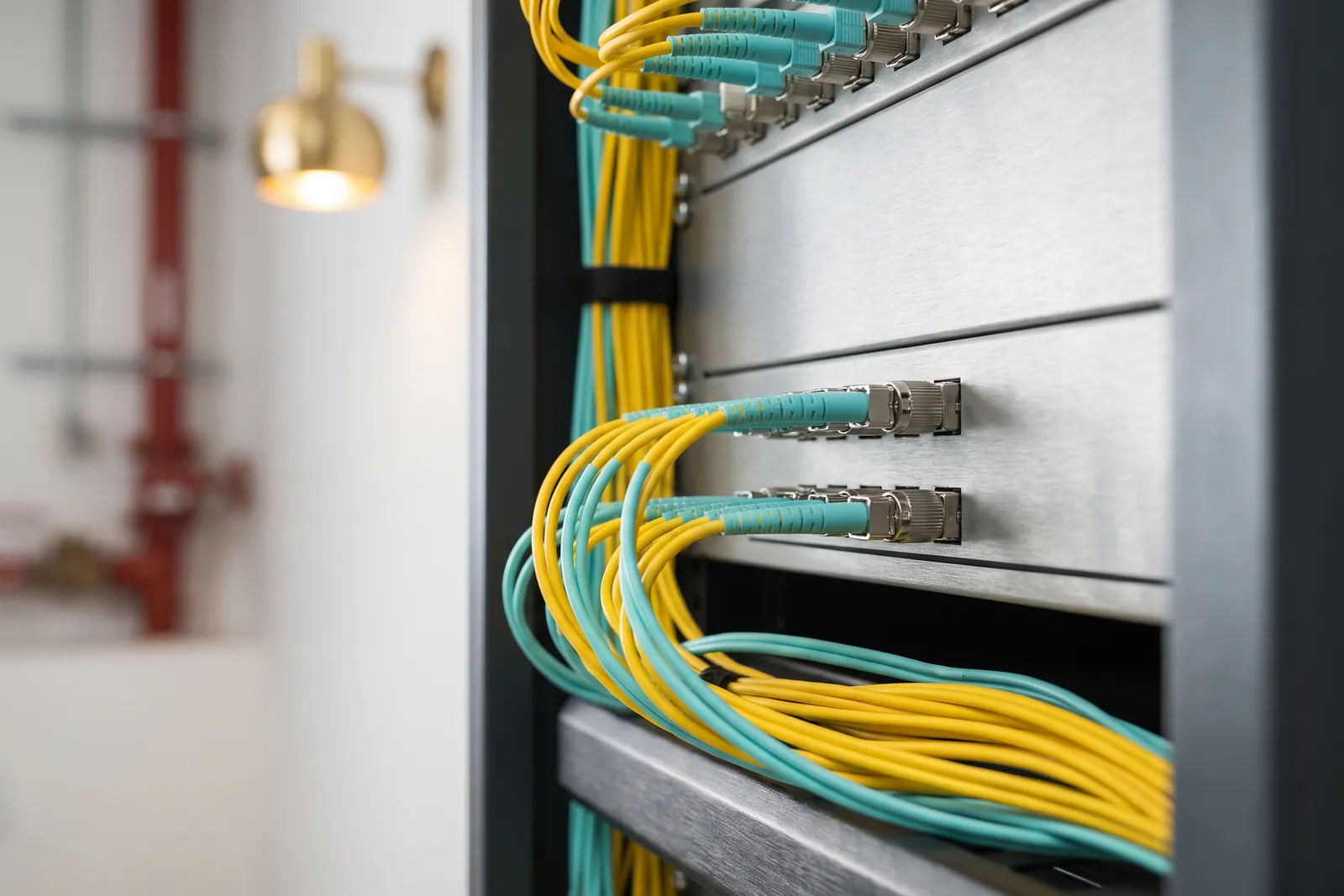

Магистрали между зданиями и этажами, сварка волокон, кроссы, измерения затухания. Там, где расстояния или помехи не оставляют шансов меди.
Коммутаторы, маршрутизаторы, точки доступа, питание PoE, источники бесперебойного питания. Подбор под нагрузку, а не «по числу портов на бумаге».
Сертификационные или приёмо-сдаточные измерения каждой линии с протоколами по ГОСТ Р 53245-2008, маркировка, кроссовые журналы, исполнительные схемы.
Работающая розетка не доказывает, что линия соответствует категории: на пределе параметров она работает сегодня и начинает сыпаться при первой нагрузке. Поэтому каждая линия измеряется прибором.
Медная линия ограничена по длине, и на магистралях это ограничение упирается в физику, а не в бюджет. Оптика решает вопрос расстояний и помех, но на рабочих местах обычно избыточна.
Горизонтальная разводка до рабочих мест, камер и контроллеров. Ограничена по длине линии, зато дешевле в монтаже и обслуживании и позволяет питать устройства по PoE.
Связь между зданиями, этажами и удалёнными узлами. Не чувствительна к электромагнитным помехам, держит расстояния, недоступные меди, и не имеет ограничений по скорости на горизонте жизни здания.
Камеры, точки доступа и контроллеры чаще питаются по той же медной линии, что и передают данные. Это экономит отдельную электрическую разводку, но требует расчёта нагрузки на коммутатор.
Силовые кабели, частотные преобразователи, мощное оборудование. Там, где развести трассы невозможно, вопрос закрывается оптикой — это дешевле, чем ловить потери пакетов после сдачи.
Считается по числу портов и длине трасс, но решающим фактором обычно оказывается способ прокладки по конкретному объекту.
Кабельная система — фундамент для видеонаблюдения, контроля доступа, охранной сигнализации и диспетчеризации инженерных систем. Мы проектируем её сразу под все эти системы, поэтому появление новой не означает новую трассу в потолке.
Нужны планировка, число рабочих мест и список систем, которые будут жить на сети: камеры, контроль доступа, автоматика. По ним посчитаем порты и трассы.
