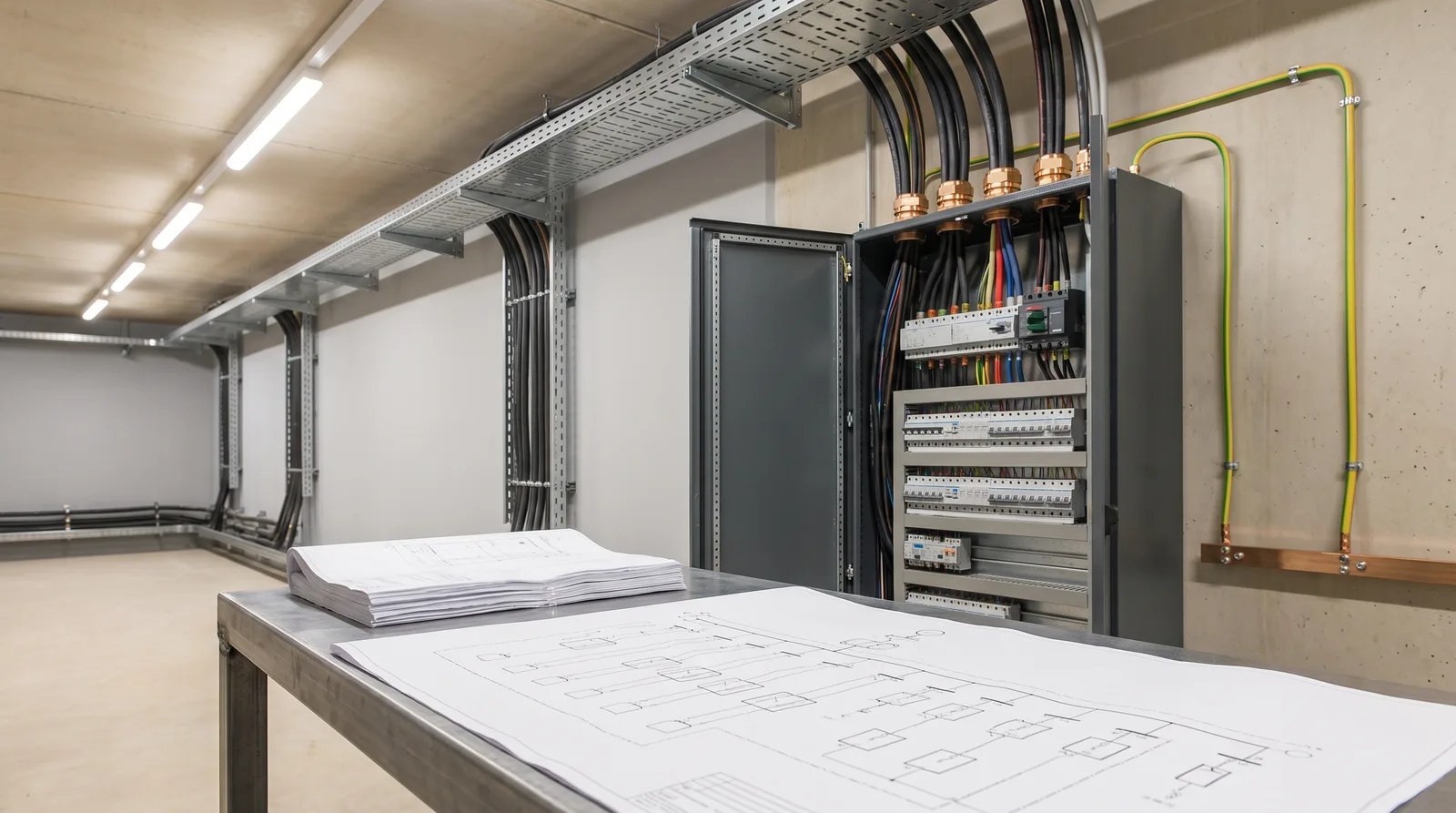

ЭОМ расшифровывается как «силовое электрооборудование и электрическое освещение». По ГОСТ Р 21.101-2020 это объединённый комплект рабочих чертежей двух марок — ЭМ и ЭО: щиты, кабельные линии, питание оборудования и внутреннее освещение здания. Проверяют электрику четыре стороны: сетевая организация, экспертиза, заказчик и Ростехнадзор.
- ЭОМ по ГОСТ Р 21.101-2020 — один комплект из двух марок: силовое электрооборудование (ЭМ) и внутреннее освещение (ЭО).
- В проектной документации электрика — подраздел «Система электроснабжения»; его состав задаёт пункт 16 Положения, утверждённого постановлением Правительства РФ № 87.
- Проверяют электрику четыре стороны: сетевая организация, экспертиза, заказчик и Ростехнадзор.
- Системы противопожарной защиты по СП 6.13130.2021 питаются по первой категории надёжности — это закладывается в электрическую часть проекта.
Как расшифровывается ЭОМ и что стоит за каждой буквой?
Три буквы — два комплекта чертежей
Марки рабочих чертежей перечислены в приложении Г к ГОСТ Р 21.101-2020. ЭМ — силовая часть: вводное устройство, щиты, питание вентиляции, насосов и лифтов. ЭО — внутреннее освещение, включая аварийное. Обе марки одним томом — это ЭОМ.
Какие ещё марки идут рядом с ЭОМ
В таблице — марки, которые путают с ЭОМ, и что в них попадает на объекте.
| Марка | Наименование | Что в ней на объекте |
|---|---|---|
| ЭМ | Силовое электрооборудование | ВРУ, щиты, питающие линии, подключение оборудования |
| ЭО | Электрическое освещение (внутреннее) | рабочее, аварийное и эвакуационное освещение |
| ЭОМ | ЭМ и ЭО одним комплектом | вся внутренняя электрика здания |
| ЭС | Электроснабжение | питание от точки присоединения, подстанции, сети площадки |
| ЭН | Наружное электроосвещение | территория, проезды, парковки, фасады |
| ЭГ | Обозначение проектировщика, в приложении Г его нет | заземление и молниезащита, если их выносят отдельным томом |
Где в проекте заземление и молниезащита
Своей марки в ГОСТ у заземления и молниезащиты нет: их выпускают в составе ЭМ или ЭС либо отдельным томом. Обязательны сами схемы — их требует пункт 16 Положения № 87. Как устроено заземляющее устройство, разобрано в статье про устройство заземления по ПУЭ.
Чем раздел ЭОМ в проектной документации отличается от рабочей?
Стадия П: подраздел «Система электроснабжения»
В проектной документации электрика называется не ЭОМ, а подраздел «Система электроснабжения» раздела 5. Здесь решают, откуда питается объект, какая нужна мощность, какая категория надёжности и где резерв. Чертежей для монтажа здесь нет.
Стадия Р: комплекты чертежей для монтажа
Рабочая документация доводит решения до уровня, по которому собирают щиты и тянут кабель: планы трасс, однолинейные схемы с номиналами аппаратов, кабельные журналы, спецификации.
Можно ли начать монтаж по проекту стадии П
Нельзя: в проектной документации нет номиналов автоматов, сечений по кабельному журналу и точных трасс. При сжатых сроках рабочие чертежи выпускают очередями и утверждают каждую до начала работ.
Что должно быть в подразделе «Система электроснабжения»?
Текстовая часть
Пункт 16 Положения № 87 перечисляет обязательное содержание. Главное для коммерческого объекта:
- источники электроснабжения по техническим условиям;
- схема электроснабжения, количество и мощность потребителей;
- категория надёжности, работа в рабочем и аварийном режимах;
- учёт, релейная защита, компенсация реактивной мощности;
- заземление, молниезащита, рабочее и аварийное освещение, резервные источники.
От категории надёжности зависит число независимых источников и скорость включения резерва — подробно в статье о категориях надёжности электроснабжения.
Графическая часть
Обязательны принципиальные схемы от основного и резервного источников, схемы рабочего и аварийного освещения, заземления и молниезащиты, план сетей. Без любой из них экспертиза вернёт подраздел с замечанием.
Что раздел ЭОМ берёт у смежников
Электрика собирает нагрузки всех систем: вентиляции, насосных, лифтов, пожарной автоматики, слаботочки. Поэтому ЭОМ не закончить раньше смежных разделов: появились в проекте вентиляторы дымоудаления после расчёта — щиты и сечения пересчитывают.
Кто согласует и проверяет раздел ЭОМ?
Четыре проверяющие стороны смотрят каждая своё — поэтому «проект согласован» ещё не значит, что объект можно подключить.
Сетевая организация: технические условия
Работа начинается с технических условий на присоединение по постановлению Правительства РФ № 861: точка присоединения, мощность, категория надёжности, учёт. Подраздел электроснабжения обязан на них опираться.
Экспертиза: проектная документация
Проектную документацию проверяет экспертиза по статье 49 Градостроительного кодекса; там же перечислены объекты, которым она не нужна. Рабочие чертежи экспертиза не смотрит.
Заказчик: штамп «В производство работ»
Рабочие комплекты утверждает заказчик или технический заказчик. После штампа любое изменение идёт через проектировщика и попадает в исполнительную документацию.
Ростехнадзор: допуск в эксплуатацию
Электроустановку допускает энергонадзор по постановлению Правительства РФ № 85. Нужны проект, исполнительная документация и протоколы измерений, которые оформляет электролаборатория.
Какие ошибки в разделе ЭОМ всплывают уже на объекте?
Нагрузки смежных систем посчитаны по ранней версии
Сменились вентустановки или добавилась насосная — на объекте это замена собранного щита и перекладка кабеля. Лечится сверкой нагрузок со смежниками до выдачи рабочих чертежей.
Трассы не увязаны с вентиляцией и слаботочкой
Лотки, воздуховоды и слаботочные трассы делят одно межпотолочное пространство. Нет сводного плана сетей — пересечения находят монтажники, и исполнительные схемы расходятся с проектом.
Аварийное освещение сделано «по остаточному принципу»
Аварийное освещение проектируют последним: светильники стоят, а питание групп не отделено от рабочего. Замечание всплывает на пожарной проверке, после отделки.
Из практики ЛЕГИОНА
Склад OZON в Твери, 50 000 м²: в одном договоре автоматическое пожаротушение с насосной станцией, электроснабжение объекта и автоматика тушения. На монтаже выяснилось, что часть проектных решений выполнить в существующем виде невозможно или нецелесообразно. Узлы переработали вместе с проектировщиками и заказчиком, не останавливая работы на площадке.
МФЦ Выхино, 1 500 м²: девять инженерных разделов, включая электрику, вентиляцию и слаботочные системы, свели в единый график. На комплексных объектах трассы разделов согласуются до выхода на площадку — пересечения решаются на бумаге, а не под потолком.
